对比图

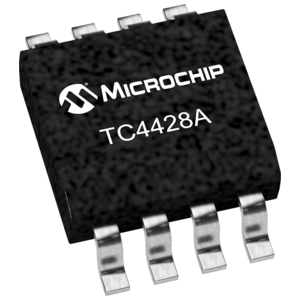

型号 TC4428ACOA713 TC4428AEOA TC4428ACOA
描述 TC4428A系列 1.5A 18V最高电压 7Ohm 双通道 互补型 MOSFET驱动器-SOIC-8MICROCHIP TC4428AEOA 芯片, MOSFET驱动器, 双路, 4428, SOIC8MICROCHIP TC4428ACOA 双路驱动器, MOSFET, 低压侧, 4.5V-18V电源, 1.5A输出, 30ns延迟, SOIC-8
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 SOIC-8 SOIC-8 SOIC-8
电源电压(DC) 4.50V (min) 4.50V (min) 4.50V (min)
上升/下降时间 25 ns 25 ns 25 ns
输出接口数 2 2 2
供电电流 4.50 mA 4.50 mA 4.50 mA
针脚数 - 8 8
耗散功率 470 mW 0.47 W 470 mW
上升时间 35 ns 35 ns 40ns (Max)
下降时间 35 ns 35 ns 40ns (Max)
下降时间(Max) 35 ns 35 ns 35 ns
上升时间(Max) 35 ns 35 ns 35 ns
工作温度(Max) 70 ℃ 85 ℃ 70 ℃
工作温度(Min) 0 ℃ -40 ℃ 0 ℃
耗散功率(Max) 470 mW 470 mW 470 mW
电源电压 4.5V ~ 18V 4.5V ~ 18V 4.5V ~ 18V
电源电压(Max) - 18 V 18 V
电源电压(Min) - 4.5 V 4.5 V
工作电压 - - 4.5V ~ 18V
输出电压 - - 18.0 V
输出电流 - - 1.5 A
通道数 - - 2
长度 - 5 mm 4.9 mm
宽度 - 3.99 mm 3.91 mm
高度 - 1.55 mm 1.42 mm
封装 SOIC-8 SOIC-8 SOIC-8
工作温度 0℃ ~ 70℃ -40℃ ~ 150℃ (TJ) 0℃ ~ 70℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8541290095 - -
