对比图

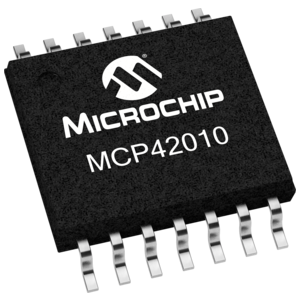

型号 MCP42010T-I/ST MCP42010-I/SL MCP42010-I/ST
描述 256阶 8位 SPI 10kOhm 非易失性数字电位器 表面贴装 -TSSOP-14MCP42010 系列 双通道 8 位 256 阶 SPI 10 kOhm 非易失性数字电位器-SOIC-14MICROCHIP MCP42010-I/ST 易失性数字电位器, 10 kohm, 双, 串行, SPI, 线性, 2.7 V
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 数字电位器数字电位器数字电位器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 TSSOP-14 SOIC-14 TSSOP-14
电源电压(DC) 2.70V (min) 2.70V (min) 2.70V (min)
容差 ±20 % ±20 % ±20 %
供电电流 500 µA 500 µA 500 µA
电路数 2 2 2
通道数 1 2 2
针脚数 256 256 256
时钟频率 10.0MHz (max) 10.0MHz (max) 10.0MHz (max)
电阻 10 kΩ 10 kΩ 10 kΩ
阻值偏差 ±20 % ±20 % ±20 %
静态电流 10.0 nA 10.0 nA 10.0 nA
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2.7V ~ 5.5V 2.7V ~ 5.5V 2.7V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 2.7 V 2.7 V 2.7 V
带宽 - 1 MHz 1 MHz
长度 5 mm 8.81 mm 5.1 mm
宽度 4.4 mm 3.9 mm -
高度 0.9 mm 1.25 mm -
封装 TSSOP-14 SOIC-14 TSSOP-14
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
温度系数 ±800 ppm/℃ ±800 ppm/℃ ±800 ppm/℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2014/12/17 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
香港进出口证 - NLR NLR
