对比图

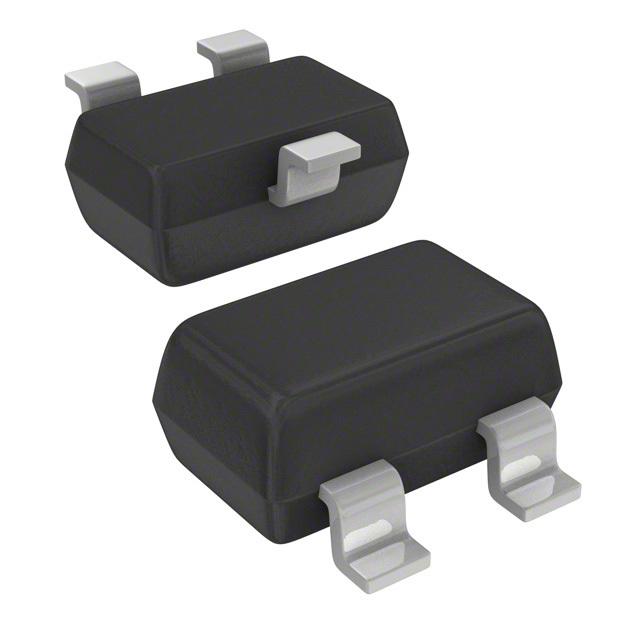

型号 BAS70W-7-F CDBV3-70-G BAS70T-TP
描述 肖特基二极管与整流器 70V 200mWDiode Small Signal Schottky 70V 0.07A 3Pin SOT-323 T/RBAS70T 系列 150 mW 70 V 100 mA 表面贴装 肖特基势垒二极管 - SOT-523
数据手册 ---
制造商 Diodes (美台) Comchip Technology (上华科技) Micro Commercial Components (美微科)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 SOT-323-3 SOT-323 SOT-523
额定电压(DC) 70.0 V - 70.0 V
额定电流 70.0 mA - 70.0 mA
电容 2.00 pF - 2.00 pF
输出电流 ≤70.0 mA - ≤70.0 mA
正向电压 1V @15mA 1V @15mA 1V @15mA
极性 Standard - Standard
耗散功率 200 mW 200 mW 150 mW
反向恢复时间 5 ns 2 ns 5 ns
正向电流 70 mA - 70 mA
最大正向浪涌电流(Ifsm) 0.1 A - 0.1 A
正向电压(Max) 1V @15mA 1V @15mA 1V @15mA
正向电流(Max) 0.07 A 0.07 A 0.07 A
工作温度(Max) 125 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -40 ℃ -55 ℃
工作结温 - 125℃ (Max) -55℃ ~ 150℃
耗散功率(Max) 200 mW 200 mW 150 mW
额定功率 200 mW - -
热阻 625℃/W (RθJA) - -
长度 2.2 mm - 1.7 mm
宽度 1.35 mm - 0.85 mm
高度 1 mm - 0.8 mm
封装 SOT-323-3 SOT-323 SOT-523
工作温度 -55℃ ~ 125℃ - -55℃ ~ 150℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 - -
