对比图

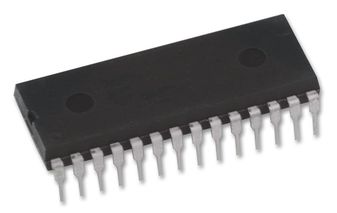

型号 AD976AAN AD976AANZ ADS8505IBDW
描述 16位100 kSPS时/ 200 kSPS时的BiCMOS A / D转换器 16-Bit, 100 kSPS/200 kSPS BiCMOS A/D Converters16 位，200kSPS 至 999kSPS，Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号，用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品，设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。TEXAS INSTRUMENTS ADS8505IBDW 模数转换器, 16 bit, 250 kSPS, 单, 4.75 V, 5.25 V, SOIC
数据手册 ---
制造商 ADI (亚德诺) ADI (亚德诺) TI (德州仪器)
分类 AD转换器AD转换器AD转换器
安装方式 Through Hole Through Hole Surface Mount
引脚数 28 28 28
封装 PDIP-28 PDIP-28 SOIC-28
数字逻辑电平 SAR SAR SAR
供电电流 - 11 mA 12.0 mA
电路数 1 1 1
通道数 1 1 1
位数 16 16 16
耗散功率 100 mW 100 W 70 mW
采样率 200 ksps 200 ksps 250 ksps
分辨率(Bits) 16.0 16.0 -
输入电容 22.0 pF 22.0 pF -
输入阻抗 13.0 kΩ 13.0 kΩ -
模数转换数(ADC) 1 1 1
输入数 1 1 1
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 100 mW 100 mW 100 mW
输入通道数 - 1 1
电源电压 - 4.75V ~ 5.25V -
电源电压(Max) - 5.25 V 5.25 V
电源电压(Min) - 4.75 V 4.75 V
电源电压(DC) - - 4.75V (min)
针脚数 - - 28
功耗 - - 155 mW
长度 - 39.75 mm 18 mm
宽度 - 14.73 mm 7.52 mm
高度 4.95 mm 4.95 mm 2.35 mm
封装 PDIP-28 PDIP-28 SOIC-28
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 End of Life End of Life Active
包装方式 Tube Tube Tube
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
军工级 Yes Yes -
REACH SVHC版本 - 2015/12/17 2015/06/15
