对比图

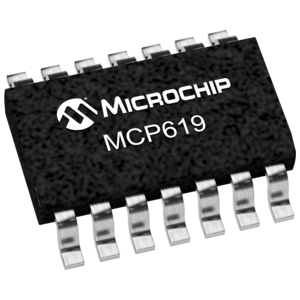

型号 LMV824D MCP619-I/SL TSV994IDT
描述 低电压轨到轨输出运算放大器 LOW-VOLTAGE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERSMCP616/617/618/619 运算放大器### 运算放大器，MicrochipTSV994 系列 5.5 V 20 MHz 轨对轨输入/输出 运算放大器 - SOIC-14
数据手册 ---
制造商 TI (德州仪器) Microchip (微芯) ST Microelectronics (意法半导体)
分类 放大器、缓冲器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 SOIC-14 SO-14
输出电流 45mA @5V 17 mA 35 mA
供电电流 1 mA 19 µA 820 µA
电路数 4 4 4
通道数 4 4 4
共模抑制比 72 dB 100 dB 82 dB
输入补偿漂移 1.00 µV/K 2.00 µV/K -
带宽 5.50 MHz 190 kHz 20 MHz
转换速率 1.70 V/μs 80.0 mV/μs -
增益频宽积 5.5 MHz 190 kHz 20 MHz
输入补偿电压 1 mV 150 µV 100 µV
输入偏置电流 40 nA 15 nA 1 pA
工作温度(Max) 85 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 5.5 MHz 190 kHz 20 MHz
共模抑制比(Min) 72 dB 80 dB 62 dB
电源电压(DC) - 2.30V (min) -
工作电压 - 2.3V ~ 5.5V -
针脚数 - 14 14
静态电流 - 25 µA -
电源电压 - 2.3V ~ 5.5V 2.5V ~ 5.5V
电源电压(Max) - - 5.5 V
电源电压(Min) - - 2.5 V
封装 SOIC-14 SOIC-14 SO-14
长度 - 8.65 mm 8.75 mm
宽度 - 3.9 mm 4 mm
高度 - 1.25 mm 1.65 mm
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 - - EAR99
