对比图
型号 DF3DZ-4P-2V(51) DF13B-4P-1.25V(51) DF3DZ-4P-2V(50)

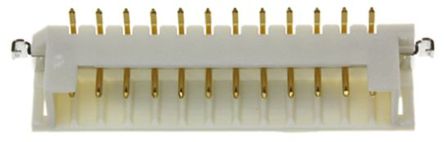

描述 Hirose DF3 系列 2mm 节距 SMT 印刷电路板引脚管座连接器DF3 系列 2mm 节距 SMT 印刷电路板安装引脚管座连接器。 这些 DF3 系列 2mm 节距 SMT 引脚管座提供垂直或直角安装，带镀锡触点（后缀带 (21) 的部件号）或镀金触点（后缀带 (51) 的部件号）。 以DF3Z开头的部件号具有板导轴/安装凸台### 2.0mm 单排连接器 - Hirose DF3CONN HDR 4POS 1.25MM SMD GOLD集管和线壳 HDR 4P 2MM VERT GOLD
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器插头插座
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 4 -
引脚间距 - 1.25 mm 2.00 mm
触点电镀 - Gold Gold
绝缘电阻 >1000MΩ @1000VDC >500MΩ @100VDC 1000 MΩ
排数 1 1 1
针脚数 4 4 4
接触电阻 <30mΩ @100mA <30mΩ @100mA -
额定电流(Max) - 1 A -
额定电压(Max) - 150 VAC -
接触电阻(Max) - 30 mΩ -
触点数 4 - 4
额定电流 3 A - -
额定电压 250 VAC - -
极性 - - Male
工作温度(Max) - - 85 ℃
工作温度(Min) - - -30 ℃
长度 15.5 mm 9.65 mm 12.5 mm
宽度 5.6 mm 3.4 mm 5.60 mm
高度 5.9 mm 4.8 mm 5.90 mm
引脚间距 - 1.25 mm 2.00 mm
外壳颜色 Black Beige Beige
颜色 Beige Beige Beige
触点材质 Phosphor Bronze Brass Brass
工作温度 -30℃ ~ 85℃ -35℃ ~ 85℃ -
外壳材质 - Plastic Plastic
产品生命周期 Obsolete Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
