B82462G4224M和CLF6045T-221M

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 B82462G4224M CLF6045T-221M CLF6045T-221M-D

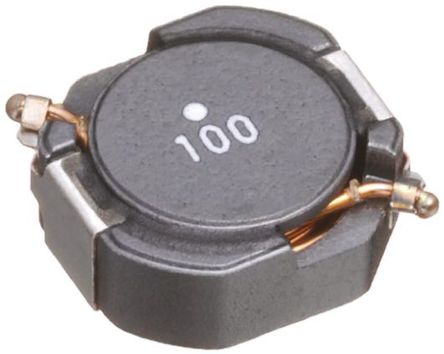

描述 EPCOS  B82462G4224M  表面贴装功率电感器, B82462G4系列, 220 µH, ± 20%, 屏蔽, 1.35 ohm, 350 mATDK  CLF6045T-221M  表面贴装功率电感器, CLF系列, 220 µH, ± 20%, 屏蔽, 0.78 ohm, 500 mATDK  CLF6045T-221M-D  表面贴装功率电感器, CLF系列, 220 µH, ± 20%, 屏蔽, 0.78 ohm, 500 mA

数据手册 ---

制造商 Epcos (爱普科斯) TDK (东电化) TDK (东电化)

分类 电感贴片电感贴片电感

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 -

封装 2424 SMD 6.2mm x 5.9mm x 4.5mm

额定电流 350 mA 500 mA 500 mA

容差 ±20 % ±20 % ±20 %

电感 220 µH 220 µH 220 µH

自谐频率 5.5 MHz - -

电阻 1.35 Ω - -

共振频率 5.5 MHz - -

屏蔽 No - -

电感公差 ±20 % ±20 % ±20 %

测试频率 100 kHz 100 kHz 100 kHz

电阻(DC) 1.35 Ω ≤936 mΩ ≤936 mΩ

工作温度(Max) 125 ℃ 105 ℃ 105 ℃

工作温度(Min) -55 ℃ -40 ℃ -40 ℃

电阻(DC Max) 1.35 Ω 0.78 Ω 0.78 Ω

长度 6.3 mm 6.2 mm 6.2 mm

宽度 6.3 mm 5.9 mm 5.9 mm

高度 3 mm 4.5 mm 4.8 mm

封装 2424 SMD 6.2mm x 5.9mm x 4.5mm

工作温度 -55℃ ~ 150℃ -40℃ ~ 105℃ -40℃ ~ 105℃

包装方式 Cut Tape (CT) Cut Tape (CT) Tape & Reel (TR)

产品生命周期 - Obsolete Active

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free 无铅 无铅

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
