对比图

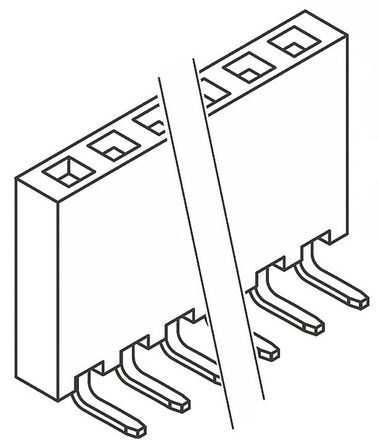

型号 SSW-106-02-F-S-RA SSW-106-02-T-S-RA SSW-106-02-G-S-RA
描述 Conn Socket Strip SKT 6POS 2.54mm Solder RA Thru-HoleSAMTEC SSW-106-02-T-S-RA Board-To-Board Connector, 2.54mm, 6Contacts, Receptacle, SSW Series, Through Hole, 1RowsSAMTEC SSW-106-02-G-S-RA 板至板连接, 直角, SSW系列, 6 触点, 插座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)
分类 插头插座板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 6 6 6
极性 Female Female Female
触点电镀 Gold Tin Gold
额定电流 - 5.7A/触头 5.7A/触头
排数 1 1 1
针脚数 - 6 6
接触电阻 - - 10.0 mΩ
拔插次数 100 100 100
额定电流(Max) 4.7A/触头 4.7A/触头 4.7A/触头
工作温度(Max) 125 ℃ 105 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压(Max) - - 550 VAC
额定电压 - - 550 VAC
接触电阻(Max) 10 mΩ 10 mΩ 10 mΩ
长度 - - 15.8 mm
宽度 - - 8.51 mm
高度 2.41 mm 2.41 mm 2.41 mm
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 - Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 - -55℃ ~ 105℃ -55℃ ~ 125℃
外壳材质 - - Plastic
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead free 无铅 Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
