对比图

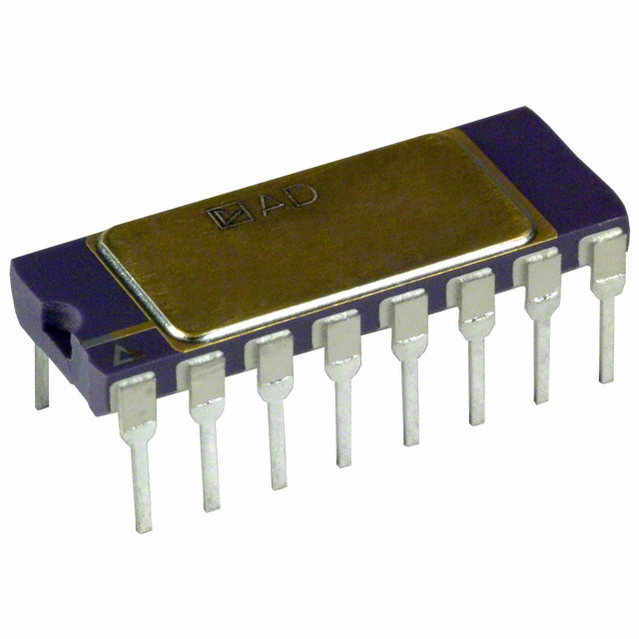

描述 IC INSTRUMENTATION AMPLIFIER, 50uV OFFSET-MAX, 0.65MHz BAND WIDTH, CDIP16, CERAMIC, DIP-16, Instrumentation Amplifier可编程增益仪表放大器器 Programmable Gain Instrumentation AmplifierAnalog Devices### 仪器放大器，Analog DevicesAnalog Devices 的一系列仪表放大器。 此系列的产品还包括多种评估和开发板。
数据手册 ---
制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)
分类 运算放大器放大器、缓冲器仪表放大器
安装方式 Through Hole Through Hole Through Hole
引脚数 16 16 16
封装 DIP CDIP-16 DIP-16
电路数 1 1 1
通道数 1 1 1
带宽 650 kHz - 25 MHz
转换速率 5.00 V/μs 5.00 V/μs 5.00 V/μs
供电电流 - 3.5 mA 3.5 mA
耗散功率 - 450 mW 450 mW
共模抑制比 - 70 dB 125 dB
增益频宽积 - 25 MHz 25 MHz
输入补偿电压 - 50 µV 25 µV
输入偏置电流 - 30 nA 20 nA
工作温度(Max) - 125 ℃ 70 ℃
工作温度(Min) - -55 ℃ 0 ℃
3dB带宽 - 650 kHz 650 kHz
耗散功率(Max) - 450 mW 450 mW
共模抑制比(Min) - 70 dB 75 dB
电源电压(Max) - 30V ~ 50V 30V ~ 50V
电源电压(DC) - - 18.0 V
针脚数 - - 16
增益带宽 - - 75 dB
电源电压(Min) - - 6 V
封装 DIP CDIP-16 DIP-16
长度 - 20.32 mm 19.18 mm
宽度 - 7.37 mm 6.61 mm
高度 - 2.41 mm 3.56 mm
产品生命周期 Unknown Active Active
包装方式 Tube, Rail Tube Tube
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Contains Lead
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/12/17
工作温度 - -55℃ ~ 125℃ 0℃ ~ 70℃
