对比图

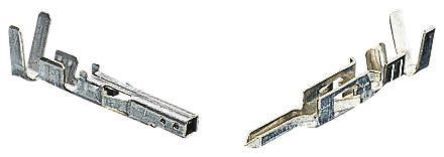

型号 39-00-0428 39-00-0429 794956-3
描述 MOLEX 39-00-0428.. 压接金属触芯, 母 Mini-Fit系列MOLEX 39-00-0429 触芯, Mini-Fit® Jr.™, 5556系列, 母, 压接, 18 AWG, 镀金触芯, Mini-Fit Series Housings ConnectorsVal-U-Lok 外壳中使用。压接、咬接式引脚和插座触点，用于 22-18 AWG 或 26-22 AWG 或 0.2-0.8 mm² 或 1.25-1.4 mm² 电线 ### TE Connectivity VAL-U-LOK 系列连接器系统
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) TE Connectivity (泰科)
分类 插头、插座插头、插座压接触点及配件
封装 0428 - -
安装方式 - - Solder
触点数 1 - -
极性 Female Female Female
触点电镀 Gold Gold Tin
无卤素状态 Low Halogen Low Halogen -
拔插次数 30 - -
额定电流(Max) 9 A 9 A 9 A
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(Max) 600 V - 600 VAC
接触电阻(Max) 10 mΩ 10 mΩ -
线规 - 24.0 AWG 18AWG ~ 22AWG
额定电流 - 9 A -
长度 14.9 mm 14.7 mm -
宽度 3.6 mm 3.6 mm -
高度 4.5 mm 4.5 mm 4.5 mm
封装 0428 - -
触点材质 Brass Brass Phosphor Bronze
材质 - - Phosphor Bronze
工作温度 - - -40℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Bulk Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536904000 8536904000 8536904000
