对比图

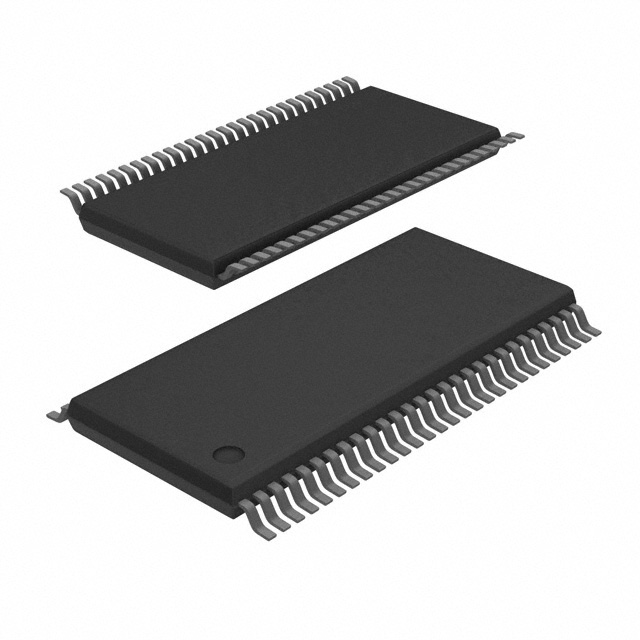

型号 74LVT16646DGGRG4 V62/04716-01XE SN74LVTH16646DGGR
描述 总线收发器 3.3-V ABT 16-Bit 总线收发器 and Registers With 3-State Outputs 56-TSSOP -40 to 85具有三态输出的3.3V ABT 16位总线收发器 3.3-V ABT 16-BIT BUS TRANSCEIVER WITH 3-STATE OUTPUTS3.3 -V ABT 16位总线收发器和寄存器具有三态输出 3.3-V ABT 16-BIT BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 56 56 56
封装 TSSOP-56 TSSOP-56 TSSOP-56
电源电压(DC) 2.70V ~ 3.60V 2.70V ~ 3.60V 2.70V (min)
输出接口数 16 - -
电路数 2 2 2
电压波节 3.30 V, 2.70 V 3.30 V, 2.70 V 3.30 V, 2.70 V
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
通道数 - 16 16
位数 - 16 16
输出电流驱动 - - -500 µA
电源电压 - - 2.7V ~ 3.6V
电源电压(Max) - 3.6 V 3.6 V
电源电压(Min) - 2.7 V 2.7 V
长度 14 mm 14 mm 14 mm
宽度 6.1 mm 6.1 mm 6.1 mm
高度 1.15 mm 1.05 mm 1.15 mm
封装 TSSOP-56 TSSOP-56 TSSOP-56
产品生命周期 Not Recommended for New Designs Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC版本 - - 2015/06/15
工作温度 - -40℃ ~ 85℃ -40℃ ~ 85℃ (TA)
ECCN代码 - - EAR99
