对比图

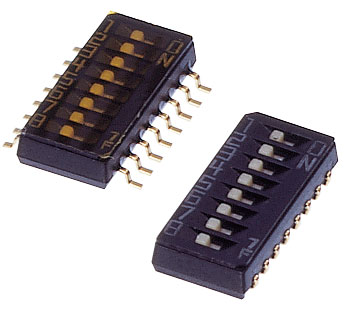

描述 CHS 系列SMD 安装高度 2.5mm 薄型设计 符合 EIAJ SOP 标准外形尺寸 密封带类型 极佳的触点稳定性，带两个镀金触点 技术规格 --- 触点额定值 | 6V 直流 100mA；24V 直流 25mA （切换时） 触点电阻 | 最大 50mΩ 绝缘电阻 | 最小 1000MΩ（100V 直流） 负载寿命 | 2000 次循环 工作温度 | -40°C 至 +85°C 耐电压 | 500V 交流 50Hz 60s 接线端子形状 | 鸥翼形 ### DIL 表面安装### 双在线开关微型开关，配置和操作可选。 请注意，除非另有说明，否则这些开关不适于浸泡清洗。DIP / SIP开关, 6 电路, 滑动式, SMD, SPST, 6 V, 100 mA
数据手册 --
制造商 Nidec Copal Electronics (日本电产科宝) Nidec Copal Electronics (日本电产科宝)
分类 DIP/SIPDIP/SIP
安装方式 Surface Mount Surface Mount
封装 - -
排数 - 6
方向 - Vertical
触点类型 - SPST
电路数 6 6
针脚数 6 6
额定电流(Max) 0.1 A 0.1A @6VDC
工作温度(Max) 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃
额定电压 6 VDC 6 VDC
额定电压(DC Max) - 24 V
接触电阻(Max) - 50 mΩ
额定电流 100 mA -
触点额定电流 0.1A @6VDC -
长度 8 mm 9.20 mm
宽度 9.2 mm 9.2 mm
高度 5 mm 2.5 mm
封装 - -
触点材质 Copper Alloy Copper Alloy
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active
包装方式 Bulk Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
