对比图

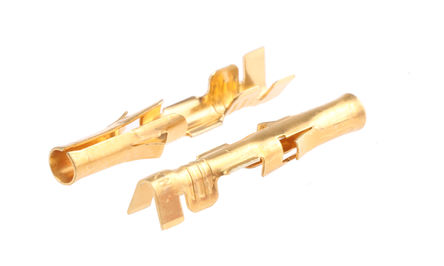

型号 02-09-5142 02-09-5143 02-09-5147
描述 Molex 2.36mm 直径标准 .093" 引脚和插座压接端子一系列 2.36 mm 直径标准 .093" 引脚和插座压接接线端子，适合在标准 .093" 和 3191 插头和插座外壳系列中使用。 这些压接接线端子的工业标准尺寸 0.093" 可提供设计灵活性。 这些 .093" 公和母压接接线端子提供镀锡或镀金型号，电线尺寸为 20-14 AWG、18-14 AWG 和 22-18 AWG。 一系列手动压接工具适合与这些压接接线端子一起使用，请参见库存号 501-045、710-6499 和 710-6556 还提供插入和插拔件工具，请参见库存号 236-3274（插入工具）、库存号 236-3268 和 822-7764（插拔件工具）### 认可UL (E29179); CSA (LR 19980); EAMCL### Molex 2.36mm 直径标准 .093" 引脚和插座系列### Molex 5219 系列 (0.93in./2.36mm)提取工具说明书 Extractor Tool Instruction Sheet提取工具说明书 Extractor Tool Instruction Sheet
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 插头、插座插头、插座连接器配件
极性 Female Female Female
线规 18AWG ~ 22AWG 18AWG ~ 22AWG 24AWG ~ 30AWG
触点电镀 Gold Gold Gold
电路数 1 ~ 15 - -
额定电流(Max) 17 A 17 A 3 A
工作温度(Max) 105 ℃ - -
工作温度(Min) -40 ℃ - -
接触电阻(Max) 10 mΩ - -
高度 3.56 mm 4.39 mm -
长度 - 21.97 mm -
宽度 - 3.76 mm -
触点材质 Brass Brass Brass
材质 Brass Brass -
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -
产品生命周期 Unknown Unknown Unknown
包装方式 Bulk Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 EAR99 - -
HTS代码 8536904000 - -
