对比图

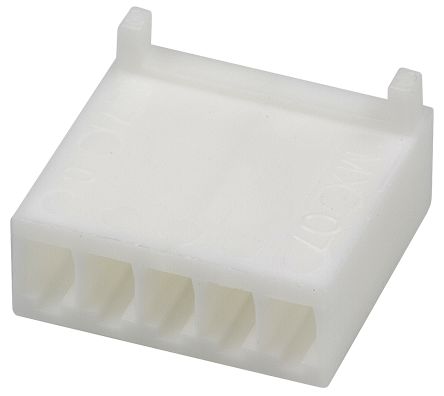

型号 09-50-3051 76650-0097 22-01-2055
描述 2139 系列一系列 KK 3.96mm 压接插座外壳，用于 2478 和 2578 系列接线端子，请分别参见库存号 720-5946 和 670-2254。### 注有关合适的压接工具，请参见库存号 450-391### 3.96mm Molex KK 系列通用系统电压 | 250 V 交流或直流 ---|--- 通用系统电流 | 7 A（单电路），5A 系列 2145 绝缘电阻 | 最低 1000 MΩ 触点电阻 | 10 mΩ（最大值） 额定温度 | -40°C 至 +105°C（磷青铜触点） | -40°C 至 +80°C（黄铜触点） 引脚尺寸 | 1.1mm 方形 建议印刷电路板孔径 | 1.7mmMOLEX 76650-0097 连接器套件, KK-156, 斜面锁紧, 5路KK 0850 和 4809 系列压接端子（典型库存号为 670-1661 和 467-598），单独提供并带整体式锁定功能 ### 认可UL (E29179) 和 CSA (LR 19980) ### 2.54mm Molex KK 系列Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板连接器包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。 有 2 到 15 路类型，0.1in. 节距 IDC 插座包含非常适合菊链式连接或者强震应用的高压触点 直插式摩擦锁有助于防止意外断开 装配有触点的印刷电路板插座具有正极悬臂擦作用 通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购） 通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购） 插座和极化键单独出售，或套件中出售。 触点： | ---|--- 管座/IDT 插座 | 镀锡黄铜 插座（压接/印刷电路板）。 | 镀锡磷青铜 绝缘 | 94V-0 等级尼龙 | IDT 型号，UL94V-2 最大电压 | 250 V（交流） 最大电流 | 每路 2.5A 工作温度 | 0°C 至 +70°C 引脚尺寸 | 0.64mm 方形 建议印刷电路板孔直径尺寸 | 1.19mm ± 0.05mm
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 连接器外壳连接器套件连接器外壳
封装 - - -
引脚间距 3.96 mm - 2.54 mm
安装方式 - Through Hole Through Hole
触点数 5 - 5
极性 Female - Female
排数 1 - 1
针脚数 5 - 5
额定电流(Max) 7A/触头 - 4A/触头
工作温度(Max) 75 ℃ - 75 ℃
工作温度(Min) 0 ℃ - 0 ℃
额定电压(Max) 250 VAC - 250 V
额定电压 250 VAC 250 V 250 V
触点电镀 - - Tin
额定电压(AC) - - 250 V
额定电流 - 4.75 A 2.5 A
绝缘电阻 - - 1000 MΩ
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
电路数 - 5 5
接触电阻 - - 20.0 mΩ
拔插次数 - - 25
电源电压 - 250 V -
长度 19.71 mm - 13.16 mm
宽度 15.88 mm - 12.7 mm
高度 6.4 mm - 4.83 mm
封装 - - -
引脚间距 3.96 mm - 2.54 mm
外壳颜色 Natural - -
颜色 Natural - White
工作温度 0℃ ~ 75℃ - 0℃ ~ 75℃
外壳材质 Nylon - -
产品生命周期 Unknown Unknown Active
包装方式 Bag Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 EAR99 EAR99 EAR99
HTS代码 - - 8538906000
