对比图

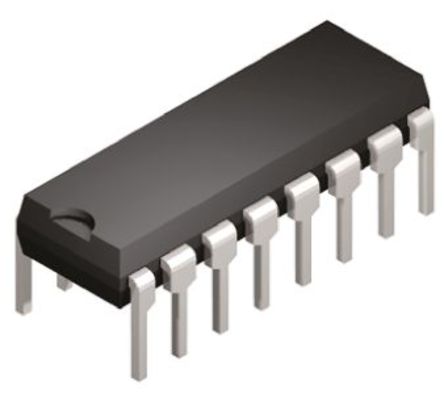

型号 CD74HCT4543E SN74HC139NE4 CD74HCT4543EE4
描述 74HCT 系列复杂功能，Texas InstrumentsTexas Instruments 的 74HCT CMOS 逻辑系列的复杂功能 IC 包括二进制加法器、大小和相等比较器、PLL（锁相环）和 4-7 BCD 解码器/驱动器。 输入的的 74HCT 系列与 74LSTTL 兼容，且产品使用硅门 CMOS 技术，以实现与 LSTTL 系列类似的工作速度，但带有低功耗的标准 CMOS 集成电路。### 74HCT 系列双路2号线至4线解码器/多路解复用器 DUAL 2-LINE TO 4-LINE DECODERS/DEMULTIPLEXERSBCD至7段锁存器/解码器/驱动器 BCD-TO-7 SEGMENT LATCH/DECODER/DRIVER
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 16 16 16
封装 PDIP-16 PDIP-16 DIP-16
电源电压(DC) 5.00 V, 5.50 V (max) 2.00V ~ 6.00V 4.50V (min)
输出接口数 7 4 7
位数 7 4 7
电压波节 - 6.00 V, 5.00 V, 2.00 V -
带宽 28.0 MHz 28.0 MHz 28.0 MHz
输出电流驱动 - -1.00 mA -
输入数 4 2 4
工作温度(Max) 125 ℃ 85 ℃ 125 ℃
工作温度(Min) -55 ℃ -40 ℃ -55 ℃
电源电压 4.5V ~ 5.5V 2V ~ 6V 4.5V ~ 5.5V
电源电压(Max) 5.5 V 6 V -
电源电压(Min) 4.5 V 2 V -
供电电流 8 µA - 8 µA
频率 1.00 MHz - -
输出电流 4.00 mA - -
电路数 1 - -
封装 PDIP-16 PDIP-16 DIP-16
长度 19.3 mm - -
宽度 6.35 mm - -
高度 4.57 mm - -
工作温度 -55℃ ~ 125℃ -40℃ ~ 85℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 EAR99 EAR99
