对比图

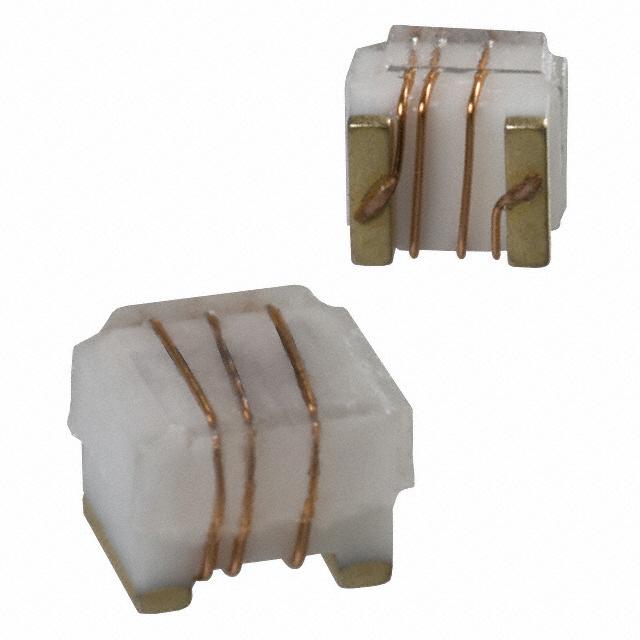

型号 CW252016-R56J PM1008-R56K ELJ-NCR56KF
描述 高Q值的片式电感器 High Q Chip Inductors1008 560nH ±10% 400mAFIXED IND 560nH 120mA 1.7Ω
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Panasonic (松下)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 2520 2520 -
封装 1008 1008 1008
额定电流 400 mA 400 mA 120 mA
电感 560 nH 560 nH 560 nH
Q值 45 45 -
屏蔽 No No -
电感公差 ±5 % ±10 % -
测试频率 25 MHz 25 MHz 25.2 MHz
电阻(DC） 1.33 Ω 1.33 Ω ≤1.7 Ω
电阻(DC Max) 1.33 Ω 1.33 Ω -
容差 - ±10 % ±10 %
自谐频率 - 415 MHz 145 MHz
宽度 1.5 mm 2.79 mm -
封装(公制) 2520 2520 -
封装 1008 1008 1008
长度 - 2.92 mm -
高度 - 2.29 mm -
工作温度 -40℃ ~ 125℃ -55℃ ~ 125℃ -20℃ ~ 85℃
产品生命周期 Active Obsolete Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
