对比图

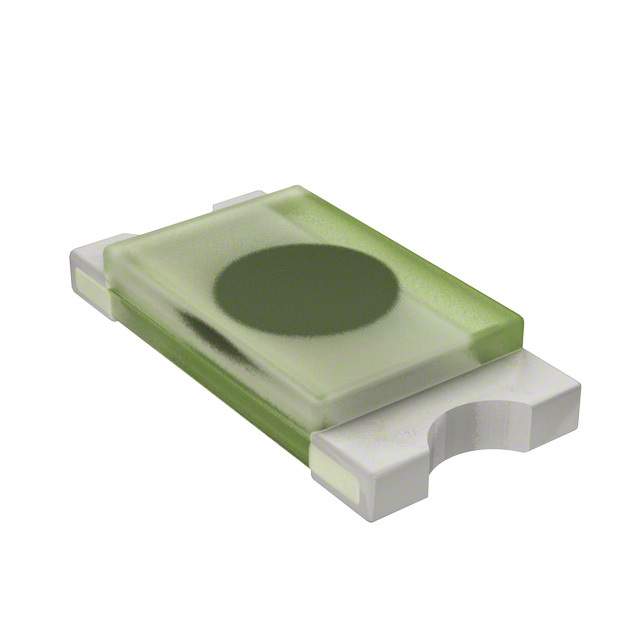

型号 PGB1010603MR PGB1010603NR PGB0010603MR
描述 LITTELFUSE PGB1010603MR 静电保护装置, 150 V, 0603, 2 引脚, 24 VLITTELFUSE PGB1010603NR 静电保护装置, 150 V, 0603, 2 引脚, 24 VDCPGB 系列 150 V 0603 双向 表面贴装 PulseGuard® ESD抑制器
数据手册 ---
制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装(公制) 1608 1608 1608
封装 0603 0603 0603
额定电压(DC) 24.0 V 24.0 V 24.0 V
工作电压 24 V 24 VDC 24 V
电容 0.06 pF 0.06 pF 0.055 pF
击穿电压 500 V 500 V 1.00 kV
通道数 1 - -
针脚数 2 2 -
钳位电压 150 V 150 V 150 V
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
额定电压(Max) 24 VDC 24 VDC -
额定电压 24 VDC - -
长度 1.66 mm 1.66 mm 1.60 mm
宽度 787 µm 787 µm 810 µm
高度 0.36 mm 0.36 mm 457 µm
封装(公制) 1608 1608 1608
封装 0603 0603 0603
工作温度 -65℃ ~ 125℃ (TJ) -65℃ ~ 125℃ (TJ) -65℃ ~ 125℃ (TJ)
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2014/12/17 2014/12/17 -
军工级 - Yes -
ECCN代码 EAR99 EAR99 -
