对比图
型号 FX8-140P-SV(21) FX8-140P-SV(91)

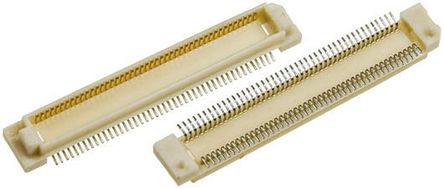

描述 CONN HEADER 140POS 0.6MM GOLD SMDHirose FunctionMAX FX8 和 FX8C 0.6 mm 板对板连接器FunctionMAX FX8 和 FX8C 0.6 mm SMT 连接器，用于平行板对板连接。 这些 FunctionMAX FX8 和 FX8C 连接器具有高达 3.125 Gbit/s 的高速传输功能，带极佳的信号完整性特性。 这些高速 FX8 连接器的内置配接导向肋片允许 +/- 0.6 mm 的自对准容差，使配接更轻松，并可实现设计灵活性。 这些高速 FX8 BTB 连接器的底部具有导向柱，带不同的直径和定位功能，有助于在印刷电路板上上进行校准，可防止错插。 这些 FX8 BTB 连接器的触点具有优化的弹簧偏转设计，用于增强可靠性。### 特点和优势高速传输速度为 3.125 Gbit/s 内置导向肋片允许 +/- 0.6 mm 偏差，可确保轻松配接 凸台，用于在印刷电路板上校准 2 mm 擦拭距离，用于电力连续性 触点，带弹簧偏转设计，用于增强可靠性 SMT 共面，焊接区域的共面容差小于 0.1 mm 宽堆叠高度范围 3 mm 至 4 mm（FX 8 系列）、5 mm 至 16 mm（FX8C 系列） ### 应用这些 FunctionMAX FX8 和 FX8C 0.6 mm 板对板连接器适用于各种应用。 应用包括服务器和广播设备、工业设备、医疗设备和 POS 接线端子 ### FunctionMAX 品牌FunctionMAX 板对板连接器设计用于满足工业市场内对先进技术的要求，并且可以提供高性能和最大功能。 FunctionMAX 系列包括具有浮动设计的连接器和具有高速传输速率的连接器。 高传输速率连接器具有基于差分传输系统的设计，并且可以提供高速信号和出色的抗噪性。 FunctionMAX 系列板对板连接器可在多种环境中提供卓越的性能。 ### 注FX8 系列和 FX8C 系列无法与彼此配接### 0.6mm Board to Board - Hirose FX8/ FX8C
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器插针
安装方式 Surface Mount Surface Mount
封装 - -
引脚间距 600 µm 600 µm
触点数 140 140
极性 Male Male
触点电镀 Gold Gold
额定电流 - 400 mA
绝缘电阻 - 1000MΩ @250VDC
排数 2 2
易燃性等级 UL 94 V-0 UL 94 V-0
针脚数 140 140
接触电阻 - <45mΩ @100mA
拔插次数 - 50
额定电流(Max) - 0.4 A
工作温度(Max) - 85 ℃
工作温度(Min) - -55 ℃
额定电压(Max) - 100 VAC
额定电压 - 100 VAC
接触电阻(Max) - 45 mΩ
长度 48.6 mm 48.6 mm
宽度 5.10 mm 5.1 mm
高度 2.45 mm 2.85 mm
封装 - -
引脚间距 600 µm 600 µm
外壳颜色 Brown, Light Beige
触点材质 Phosphor Bronze Phosphor Bronze
外壳材质 Plastic Plastic
产品生命周期 Obsolete Active
包装方式 Tube Tube
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
