对比图

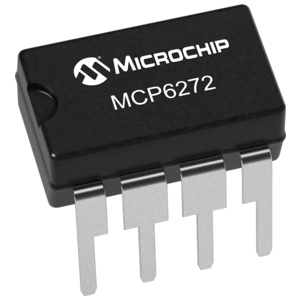

型号 MCP6282-E/P MCP6272-E/P OPA2340PA
描述 MCP6281/6282/6283/6284/6285 运算放大器### 运算放大器，MicrochipMCP6271/6272/6273/6274/6275 运算放大器### 运算放大器，MicrochipTEXAS INSTRUMENTS OPA2340PA 双运算放大器
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) TI (德州仪器)
分类 运算放大器运算放大器运算放大器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8
封装 PDIP-8 PDIP-8 PDIP-8
电源电压(DC) 2.20V (min) 2.00V (min) 4.00 V, 36.0 V (max)
工作电压 2.2V ~ 5.5V 2V ~ 5.5V 2.5V ~ 5.5V
供电电流 450 µA 170 µA 750 µA
电路数 2 2 2
通道数 2 2 2
针脚数 8 8 8
共模抑制比 70 dB 85 dB 70 dB
静态电流 570 µA 240 µA 825 µA
输入补偿漂移 1.70 µV/K 1.70 µV/K 2.50 µV/K
带宽 5 MHz 2 MHz 5.5 MHz
转换速率 2.50 V/μs 900 mV/μs 6.00 V/μs
增益频宽积 5 MHz 2 MHz 5.5 MHz
输入补偿电压 3 mV 3 mV 150 µV
输入偏置电流 1 pA 1 pA 0.2 pA
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 5 MHz 2 MHz 5.5 MHz
共模抑制比(Min) 70 dB 70 dB 70 dB
电源电压 2.2V ~ 5.5V 2V ~ 5.5V 2.7V ~ 5V
输出电流 ≤30 mA 25 mA -
输入电压(Max) - 6 V -
输入电压(Min) - 2 V -
电源电压(Max) 5.5 V 5.5V ~ 6V -
电源电压(Min) 2.2 V 2 V -
输入电压 1.9V ~ 2.5V 2V ~ 6V -
长度 9.27 mm 9.27 mm 9.81 mm
宽度 6.35 mm 6.35 mm 6.35 mm
高度 3.3 mm 3.3 mm 4.57 mm
封装 PDIP-8 PDIP-8 PDIP-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
REACH SVHC标准 No SVHC No SVHC -
ECCN代码 EAR99 EAR99 -
HTS代码 8542330001 - -
