对比图

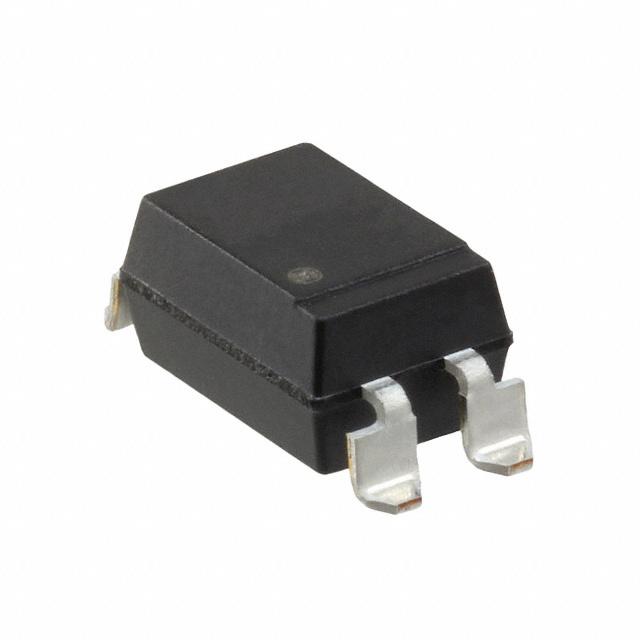

型号 PS2503L-1 PS2503L-1-A PS2565L-1-A
描述 OPTOISOLATOR 5kV TRANS 4SMDPS2503 系列 单通道 40 Vce 5000 Vrms 表面贴装 开关 光电耦合器 - DIP-4OPTOISOLATOR 5KV TRANS 4SMD
数据手册 ---
制造商 California Eastern Laboratories California Eastern Laboratories Renesas Electronics (瑞萨电子)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 4 4
封装 SMD-4 SMD-4 DIP
输入电压(DC) - - 1.17 V
输出电压 - 40 V ≤80.0 V
电路数 - - 1
通道数 1 1 1
正向电压 1.1 V 1.1 V 1.17 V
上升时间 - 20 µs 3 µs
隔离电压 5000 Vrms 5000 Vrms 5.00 kV
正向电压(Max) - 1.3 V 1.4 V
正向电流(Max) - 80 mA 80 mA
下降时间 - 30 µs 5 µs
工作温度(Max) - 100 ℃ 100 ℃
工作温度(Min) - -55 ℃ -55 ℃
耗散功率(Max) - 150 mW 150 mW
上升/下降时间 20µs, 30µs 20µs, 30µs -
耗散功率 - 0.15 W -
正向电流 80 mA 80 mA -
输出电压(Max) 40 V 40 V -
输入电流(Min) - 1000 mA -
击穿电压 - 6 V -
封装 SMD-4 SMD-4 DIP
产品生命周期 Unknown Active Unknown
包装方式 Tube Tube Tube
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
工作温度 -55℃ ~ 100℃ -55℃ ~ 100℃ -
