对比图

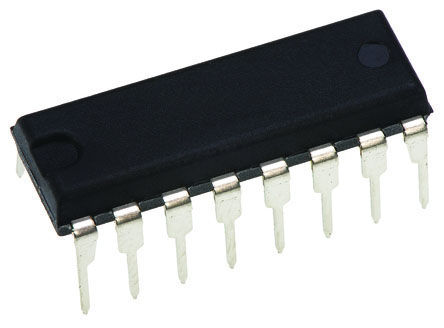

型号 SN74HC590ADG4 SN74HC590ANE4 SN74HC590AN
描述 8位二进制计数器具有三态输出寄存器 8-BIT BINARY COUNTERS WITH 3-STATE OUTPUT REGISTERS74HC 系列计数器和移位寄存器，德州仪器德州仪器的 74HC 系列低功率肖特基逻辑 IC 的一系列计数器和移位寄存。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。### 74HC 系列TEXAS INSTRUMENTS SN74HC590AN 芯片, 计数器, 二进制
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器计数器
安装方式 Surface Mount Through Hole Through Hole
引脚数 16 16 16
封装 SOIC-16 PDIP-16 PDIP-16
电源电压(DC) 2.00V ~ 6.00V 2.00V ~ 6.00V 2.00V ~ 6.00V
输出接口数 8 8 8
针脚数 - - 16
时钟频率 40.0 MHz 40.0 MHz 40 MHz
位数 8 8 8
电压波节 6.00 V, 5.00 V, 2.00 V 6.00 V, 5.00 V, 2.00 V 6.00 V, 5.00 V, 2.00 V
输出电流驱动 -1.00 mA -1.00 mA -1.00 mA
输入数 1 1 1
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2V ~ 6V 2V ~ 6V 2V ~ 6V
电源电压(Max) - - 6 V
电源电压(Min) - - 2 V
封装 SOIC-16 PDIP-16 PDIP-16
长度 - 19.3 mm -
宽度 - 6.35 mm -
高度 - 4.57 mm -
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - EAR99 EAR99
