对比图

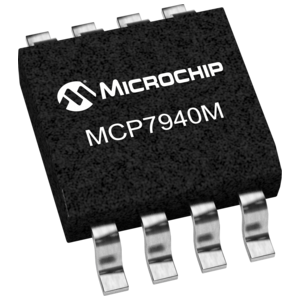

型号 MCP7940M-I/SN MCP7940N-E/SN MCP7940MT-I/SN
描述 MICROCHIP MCP7940M-I/SN 芯片, 实时时钟, I2C, 64字节 SRAM, 8SOIC低成本I2C实时时钟/日历与SRAM和电池切换 Low-Cost I2C Real-Time Clock/Calendar with SRAM and Battery SwitchoverMCP7940M I²C 实时时钟/日历Microchip MCP7940M 是支持 I²C 通信的实时时钟日历 (RTCC)。 MCP7940M 包括提供精确度的数字微调电路，可补偿晶体容差和温度。 MCP7940M 具有可配置为警报输出的多功能输出，可用于输出可选频率方形波或用作通用输出。### 特点2 线串行接口，I²C™ 兼容：I²C 时钟速率高达 400 kHz 片上数字微调/校准：±1 ppm 分辨率，±129 ppm 范围 跟踪小时、分钟、秒钟、每周的某一日、日、月和年 闰年补偿到 2399 12/24 小时模式 振荡器用于 32.768 kHz 晶体：经优化适用于 6-9 pF 晶体 双路可编程警报 多用途输出引脚 宽工作电压范围：1.8V 至 5.5V 低典型计时电流：3.3V 时为 1.2μA ### 实时时钟外围设备 - Microchip
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 实时时钟芯片实时时钟芯片实时时钟芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 SOIC-8 SOIC-8 SOIC-8
频率 400 kHz - -
电源电压(DC) 1.80V (min) - -
针脚数 8 8 8
工作温度(Max) 85 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 1.8V ~ 5.5V 1.8V ~ 5.5V 1.8V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 1.8 V 1.8 V 1.8 V
长度 4.9 mm - 4.9 mm
宽度 3.9 mm - 3.9 mm
高度 1.25 mm - 1.5 mm
封装 SOIC-8 SOIC-8 SOIC-8
工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
ECCN代码 EAR99 EAR99 EAR99
