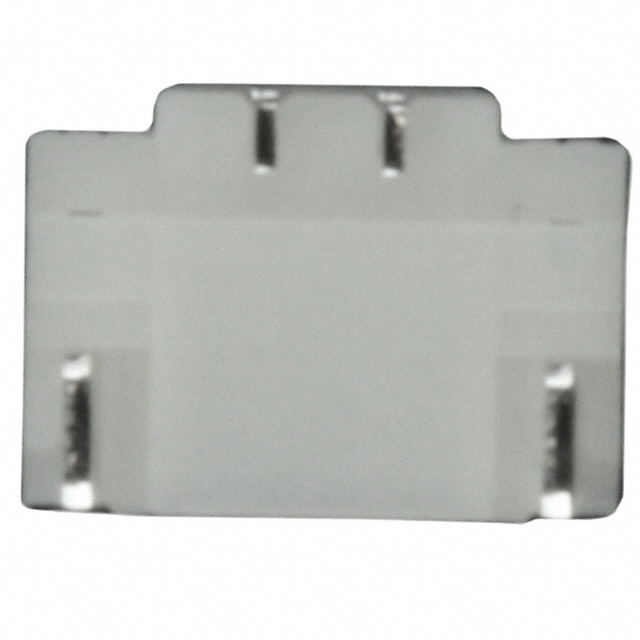

对比图
型号 SM02B-SURS-TF SM02B-SURS-TF(LF)(SN)
描述 CONN HEADER 2POS 0.8MM TIN SIDE EJST (JAPAN SOLDERLESS TERMINALS) SM02B-SURS-TF(LF)(SN) 线至板连接器, SUR系列, 2 触点, 针座, 0.8 mm, IDC / IDT, 1 排
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 插头插座线对板连接器
安装方式 Surface Mount Surface Mount
引脚数 - 2
封装 - ThroughHole
引脚间距 800 µm 800 µm
触点数 - 2
极性 - Male
触点电镀 Tin Lead Tin
额定电流 0.2A, 0.5A 0.2A, 0.5A
绝缘电阻 - 100 MΩ
排数 1 1
方向 - Horizontal
易燃性等级 - UL 94 V-0
针脚数 2 2
额定电流(Max) - 0.5 A
工作温度(Max) - 85 ℃
工作温度(Min) - -25 ℃
额定电压(Max) - 30 VDC
额定电压 30 V 30 V
接触电阻(Max) - 40 mΩ
长度 - 3.8 mm
宽度 - 2.7 mm
高度 - 1.75 mm
封装 - ThroughHole
引脚间距 800 µm 800 µm
外壳颜色 Natural Natural
颜色 Natural Natural
触点材质 Copper Alloy Phosphor Bronze
材质 - Polyamide (PA)
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
产品生命周期 Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2015/12/17
