对比图

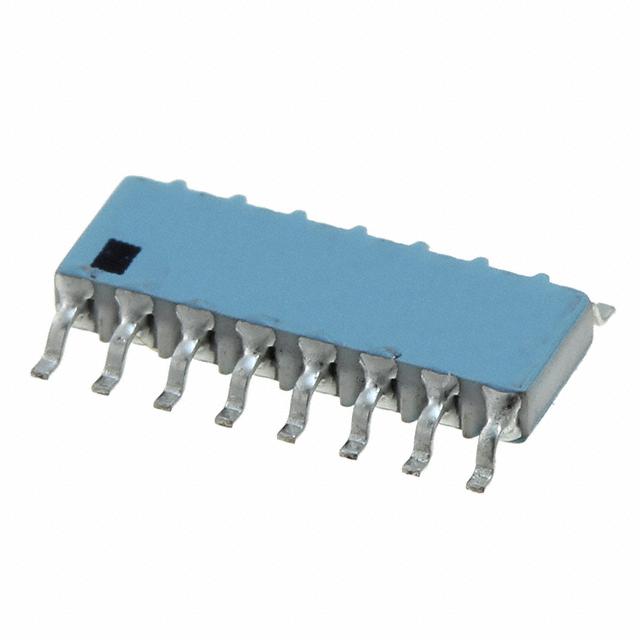

型号 766161472GPTR13 766161472GPTR7 766161472G
描述 Array/Network Resistor, Bussed, Metal Glaze/thick Film, 1.8W, 4700Ω, 50V, 2% +/-Tol, 100ppm/Cel, Surface Mount, 2239, ROHS COMPLIANT766 系列 9.9 x 3.9 mm 1.8 W 4.7 kOhm ±2 % 50 V 表面贴装 电阻网络 - SOIC-16NRES ARRAY 15 RES 4.7KΩ 16SOIC
数据手册 ---
制造商 CTS (西迪斯) CTS (西迪斯) CTS (西迪斯)
分类 电阻排电阻排电阻排
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 16 16
封装 SOIC-16 SOIC-16 SOIC-16
触点数 - - 16
额定电压(DC) - - 50.0 V
容差 ±2 % ±2 % ±2 %
额定功率 - 1.8 W 80.0 mW
电阻 4.7 kΩ 4.7 KΩ 4.7 kΩ
阻值偏差 - - ±2 %
耗散功率 - 1.8 W -
工作温度(Max) - 125 ℃ -
工作温度(Min) - -55 ℃ -
额定电压 - 50 V -
长度 - 9.9 mm 9.91 mm
宽度 - 6 mm 3.91 mm
高度 - 1.37 mm 1.55 mm
封装 SOIC-16 SOIC-16 SOIC-16
厚度 - - 1.55 mm
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
温度系数 ±100 ppm/℃ ±100 ppm/℃ ±100 ppm/℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
ECCN代码 - EAR99 -
