对比图

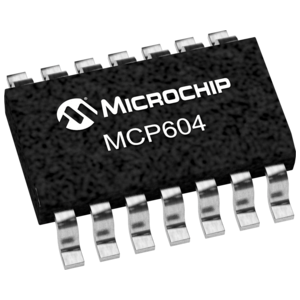

型号 MCP604-I/SL MCP604-I/ST AD8694ARZ
描述 MCP601/602/603/604 运算放大器### 运算放大器，MicrochipMICROCHIP MCP604-I/ST 运算放大器, 四路, AEC-Q100, 2.8 MHz, 4个放大器, 2.3 V/µs, 2.7V 至 6V, TSSOP, 14 引脚ANALOG DEVICES AD8694ARZ 运算放大器, 四路, 10 MHz, 4个放大器, 5 V/µs, 2.7V 至 6V, SOIC, 14 引脚
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) ADI (亚德诺)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 TSSOP-14 SOIC-14
电源电压(DC) 2.70V (min) 2.70V (min) 5.00 V
工作电压 2.7V ~ 5.5V 2.7V ~ 5.5V 2.7V ~ 6V
供电电流 230 µA 230 µA 950 µA
电路数 4 4 4
通道数 4 4 4
针脚数 14 14 14
共模抑制比 90 dB 90 dB 70 dB
输入电容 - - 5.00 pF
带宽 2.8 MHz 2.8 MHz 10 MHz
转换速率 2.30 V/μs 2.30 V/μs 5.00 V/μs
增益频宽积 2.8 MHz 2.8 MHz 10 MHz
输入补偿电压 700 µV 2 mV 400 µV
输入偏置电流 1 pA 1 pA 0.2 pA
工作温度(Max) 85 ℃ 85 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 2.8 MHz 2.8 MHz 10 MHz
共模抑制比(Min) 75 dB 75 dB 70 dB
电源电压 2.7V ~ 5.5V 2.7V ~ 6V 2.7V ~ 6V
电源电压(Max) 5.5 V - 6 V
电源电压(Min) 2.7 V - 2.7 V
输出电流 22 mA 22 mA -
静态电流 325 µA 325 µA -
输入补偿漂移 2.50 µV/K 2.50 µV/K -
输入电压 2.4V ~ 3V - -
长度 8.65 mm - 8.75 mm
宽度 3.9 mm - 4 mm
高度 1.25 mm - 1.5 mm
封装 SOIC-14 TSSOP-14 SOIC-14
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC No SVHC
军工级 - - No
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 - EAR99
香港进出口证 NLR - -
