950412-6102-AR和A3C-12DA-2DSC(71)

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

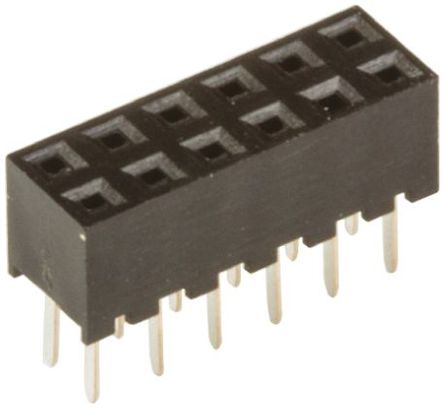

型号 950412-6102-AR A3C-12DA-2DSC(71) M22-7140642

描述 3M 950412-6102-AR Board-To-Board Connector, 2mm, 12Contacts, Receptacle, 950 Series, Through Hole, 2RowsHirose 微型 2mm 节距印刷电路板安装单排和双排插座管座是轻型、高密度通孔插座连接器,由 PBT 材料制成,仅带插座触点。 适用于各种连接器应用中的线对板连接,包括视频和通信设备、试验装置及很多其它应用。 部件号 A3C-xxDA-2DSA 的引线长度为 3mm 部件号 A3C-xxDA-2DSC 的引线长度为 2mm额定电流 1A 额定电压 200V 交流 工作温度范围:-55 至 +85°C ### 认可UL94V-0### 2.0mm 节距微型连接器,Hirose A3-A4 系列Hirose 微型管座和插座连接器系列,耐用、多用途且轻便,高密度的触点,外形小巧。 适用于各种连接器应用中的线对板连接,包括视频和通信设备、试验装置及很多其它应用。HARWIN  M22-7140642  板至板连接, 垂直, M22系列, 12 触点, 插座, 2 mm, 通孔安装, 2 排

数据手册 ---

制造商 3M Hirose Electric (广濑) Harwin

分类 板对板连接器插座板对板连接器

基础参数对比

安装方式 Through Hole Through Hole Through Hole

引脚数 - 12 -

封装 - - -

引脚间距 - 2.00 mm -

触点数 12 12 12

极性 Female Female Female

触点电镀 Gold Gold Gold

额定电流 1 A 1 A 2 A

绝缘电阻 - >1000MΩ @500VDC 5.00 GΩ

排数 2 2 2

针脚数 12 12 12

接触电阻 - <15mΩ @0.1A 20.0 mΩ

额定电流(Max) 1 A 1 A 2 A

额定电压(Max) - 200 VAC -

额定电压 1000 V 200 VAC 500 VAC

接触电阻(Max) - 15 mΩ 20 mΩ

易燃性等级 - - UL 94 V-0

拔插次数 - - 50

长度 - 12 mm -

宽度 - 4 mm 450 µm

高度 - 4.2 mm 4.4 mm

封装 - - -

引脚间距 - 2.00 mm -

外壳颜色 Black Black Black

颜色 Black Black Black

触点材质 Copper Alloy Phosphor Bronze Phosphor Bronze

工作温度 -40℃ ~ 105℃ -55℃ ~ 85℃ -40℃ ~ 105℃

外壳材质 - Plastic -

材质 - - Nylon

产品生命周期 Obsolete Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - 2015/12/17 2015/12/17

REACH SVHC标准 - - No SVHC
