对比图
型号 TLC5923DAP TLC5923DAPG4 TLC5923DAPR
描述 Signage/Linear LED Drivers, Texas InstrumentsTexas Instruments 的一系列专用单输出和多输出 LED 驱动器 IC，适用于各种显示屏、标牌、指示和背光应用。### LED 驱动器，Texas InstrumentsLED显示驱动器 16 Ch LED Driver w/Dot CorrectionLED驱动器 LED DRIVER
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 LED驱动器LED驱动器LED驱动器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 32 32 32

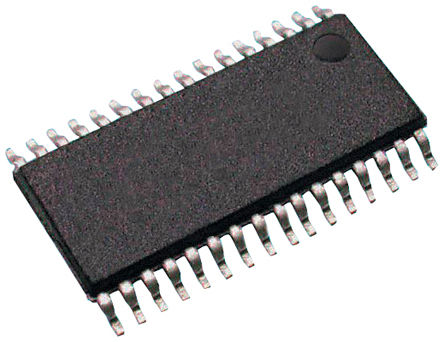

封装 HTSSOP-32 HTSSOP-32 HTSSOP-32
频率 30 MHz 30 MHz 30 MHz
电源电压(DC) 5.50V (max) - -
输出接口数 16 16 16
输入电压(DC) 3.00V ~ 5.50V 3.00V ~ 5.50V 3.00V ~ 5.50V
输出电压 17 V 17 V 17 V
输出电流 90.0 mA 80 mA 80 mA
供电电流 65000 mA 65000 mA 65000 mA
针脚数 32 - 32
耗散功率 3900 W 3900 W 3900 W
开关频率 30 MHz 30 MHz 30 MHz
输入电压(Max) 5.5 V 5.5 V 5.5 V
输入电压(Min) 3 V 3 V 3 V
输出电压(Max) 17 V - 17 V
输出电流(Max) 90 mA - 90 mA
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 3900 mW 3900 mW 3900 mW
电源电压 3V ~ 5.5V 3V ~ 5.5V 3V ~ 5.5V
输入电压 - 3V ~ 5.5V -
电源电压(Max) - - 5.5 V
电源电压(Min) - - 3 V
长度 11 mm - -
宽度 6.2 mm - -
高度 1.15 mm - -
封装 HTSSOP-32 HTSSOP-32 HTSSOP-32
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Each Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 EAR99 EAR99 EAR99
