对比图

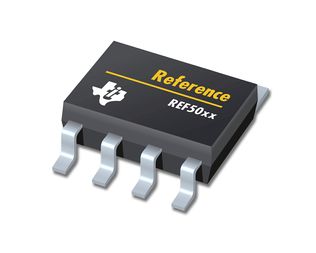

型号 REF5050IDG4 REF5050IDRG4 REF5050ID
描述 低噪声，极低漂移，高精度电压基准 Low-Noise, Very Low Drift, Precision VOLTAGE REFERENCE低噪声，极低漂移，高精度电压基准 Low-Noise, Very Low Drift, Precision VOLTAGE REFERENCE4V 至 10V### 电压参考，Texas Instruments精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑，并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 电压基准芯片电压基准芯片电压基准芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 SOIC-8 SOIC-8 SOIC-8
容差 ±0.05 % ±0.05 % ±0.05 %
输出电流 10 mA 10 mA 10 mA
供电电流 1.2 mA 1.2 mA 1.2 mA
静态电流 800 µA 800 µA 800 µA
输出电压(Max) 5 V 5 V 5 V
输出电压(Min) 5 V 5 V 5 V
输入电压 5.2V ~ 18V 5.2V ~ 18V 5.2V ~ 18V
输入电压(DC) 5.20V ~ 18.0V - 5.20V ~ 18.0V
输出电压 5 V - 5 V
通道数 1 - 1
输入电压(Max) 18 V - 18 V
输出电流(Max) 10 mA - 10 mA
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -40 ℃ - -40 ℃
针脚数 - - 8
精度 - - 0.05 %
封装 SOIC-8 SOIC-8 SOIC-8
长度 4.9 mm - 4.9 mm
宽度 3.91 mm - 3.91 mm
高度 1.58 mm - 1.58 mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TA) -40℃ ~ 125℃ (TA)
温度系数 ±3 ppm/℃ ±3 ppm/℃ ±3 ppm/℃
产品生命周期 Active Active Active
包装方式 Rail, Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - - EAR99
