对比图

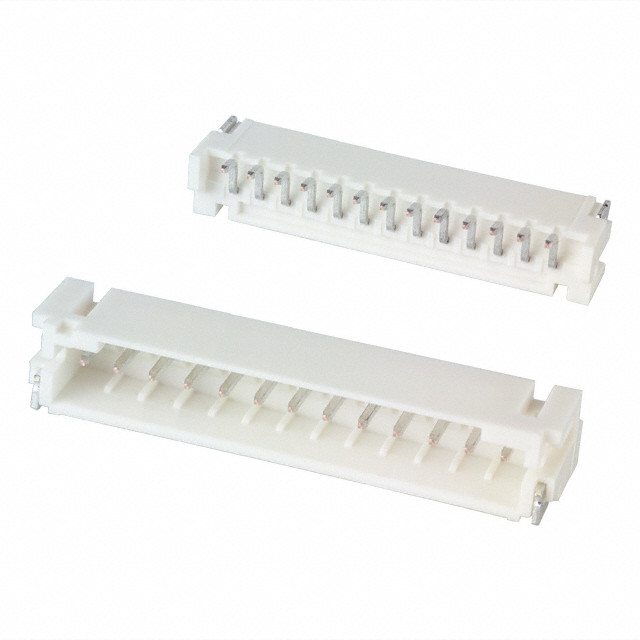

型号 S13B-PH-SM3-TB S13B-PH-SM4-TB(LF)(SN)
描述 CONN HEADR PH SIDE 13POS 2MM SMD13 位置 2.0MM 间距 带护套 表面贴装 插头
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 插头插座插头插座
安装方式 Surface Mount Surface Mount
封装 - ThroughHole
引脚间距 2.00 mm 2.00 mm
触点数 13 13
极性 Male Male
触点电镀 Tin Lead Tin
额定电流 2 A 2 A
绝缘电阻 - 1000 MΩ
排数 1 1
针脚数 13 13
额定电流(Max) - 2 A
工作温度(Max) - 85 ℃
工作温度(Min) - -25 ℃
额定电压 100 V 100 V
接触电阻(Max) - 20 mΩ
长度 29.9 mm 29.9 mm
宽度 7.60 mm 7.6 mm
高度 5.50 mm 5.5 mm
封装 - ThroughHole
引脚间距 2.00 mm 2.00 mm
外壳颜色 Natural Ivory
颜色 Natural Natural
触点材质 Brass Copper Alloy
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon
产品生命周期 Obsolete Active
包装方式 Cut Tape (CT) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
