对比图

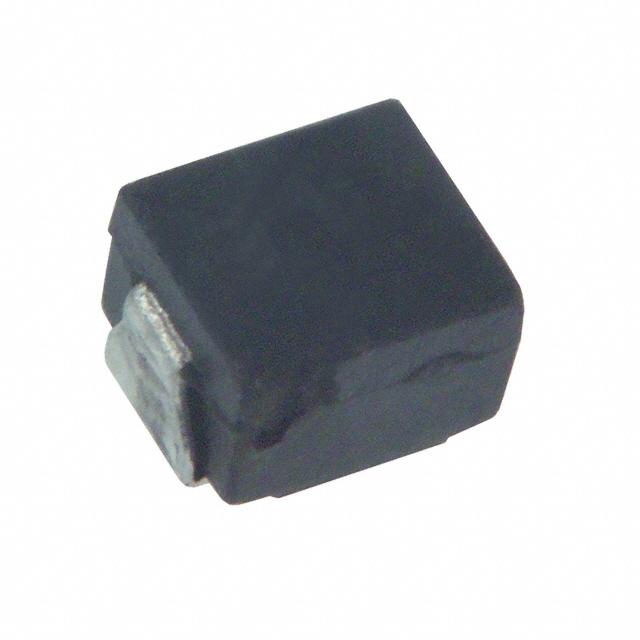

型号 CW252016-27NK LEM2520T27NK ELJ-NC27NKF
描述 高Q值的片式电感器 High Q Chip Inductors27nH ±10%Inductor High Frequency Chip Wirewound 27nH 10% 100MHz 15Q-Factor Ferrite 230mA 470mOhm DCR 1008 T/R
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Taiyo Yuden (太诱) Panasonic (松下)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 1008 1008 1008
封装(公制) 2520 - -
引脚数 - - 2
额定电流 600 mA 410 mA 230 mA
容差 10 % ±10 % ±10 %
电感 27 nH 27 nH 27 nH
自谐频率 1600 MHz 2.45 GHz 1.15 GHz
产品系列 - LBM -
屏蔽 No No No
电感公差 ±10 % ±10 % -
测试频率 100 MHz 100 MHz 100 MHz
电阻(DC） 100 mΩ ≤420 mΩ ≤470 mΩ
电阻(DC Max) 100 mΩ 30 mΩ -
Q值 55 - 15.0
工作温度(Max) 125 ℃ - -
工作温度(Min) 40 ℃ - -
长度 2.1 mm 2.5 mm 2.5 mm
宽度 1.5 mm 2 mm 2 mm
高度 1.3 mm 1.8 mm 1.6 mm
封装 1008 1008 1008
封装(公制) 2520 - -
工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ -20℃ ~ 85℃
产品生命周期 Active Unknown Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
