对比图

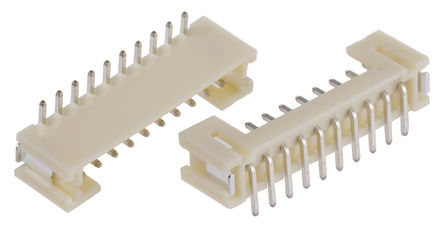

型号 B10B-PH-K-S(LF)(SN) B10B-PH-SM4-TB(LF)(SN) 10075025-G01-10ULF
描述 JST (JAPAN SOLDERLESS TERMINALS) B10B-PH-K-S(LF)(SN) 线至板连接器, 垂直, PH系列, 10 触点, 针座, 2 mm, 通孔安装, 1 排JST (JAPAN SOLDERLESS TERMINALS) B10B-PH-SM4-TB(LF)(SN) 线至板连接器, 顶部进入, PH系列, 10 触点, 针座, 2 mm, 表面安装 , 1 排AMPHENOL FCI 10075025-G01-10ULF 板至板连接, 垂直, Minitek 10075025系列, 10 触点, 针座, 2 mm, 通孔安装, 2 排
数据手册 ---
制造商 JST (日本压着端子) JST (日本压着端子) FCI Electronics (法马通)
分类 线对板连接器线对板连接器板对板连接器
安装方式 Through Hole Surface Mount Through Hole
封装 - Through Hole -
引脚间距 2.00 mm 2.00 mm -
触点数 10 10 10
极性 Male Male Male
触点电镀 Tin Tin Gold
额定电压(AC) 100 V 100 V -
额定电流 2 A 2 A 2.00 A
绝缘电阻 1000 MΩ 1000 MΩ 1.00 GΩ
排数 1 1 2
易燃性等级 - UL 94 V-0 UL 94 V-0
针脚数 10 10 10
额定电流(Max) 2 A 2 A 2A/触头
工作温度(Max) 85 ℃ 85 ℃ -
工作温度(Min) -25 ℃ -25 ℃ -
额定电压 100 V 100 V -
接触电阻(Max) 20 mΩ 20 mΩ -
接触电阻 10 mΩ - -
长度 21.9 mm 23.9 mm -
宽度 4.5 mm 5 mm -
高度 6 mm 6.6 mm 5.9 mm
封装 - Through Hole -
引脚间距 2.00 mm 2.00 mm -
外壳颜色 White Ivory Black
颜色 Natural White Black
触点材质 Brass Brass Phosphor Bronze
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃ -40℃ ~ 105℃
外壳材质 Nylon Nylon -
材质 Polyamide (PA) - Thermoplastic
产品生命周期 Active Active Active
包装方式 Box Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
