对比图

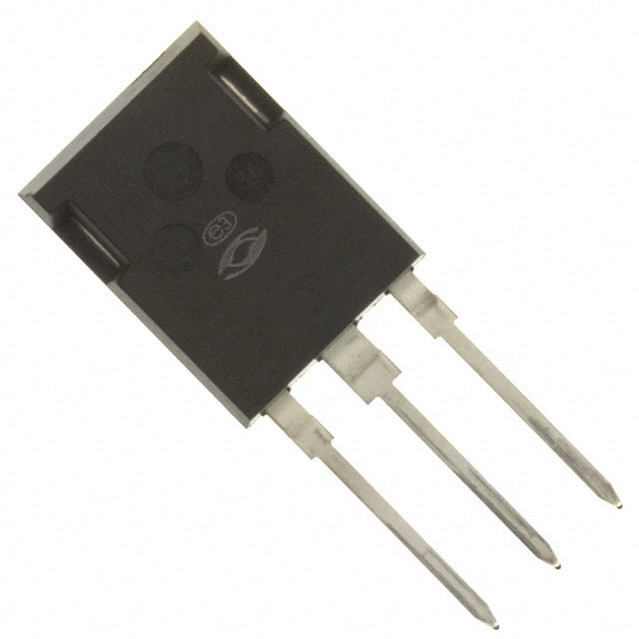

型号 APT10040B2VFRG IXFX24N100 APT10035B2LLG
描述 T-MAX N-CH 1000V 25APLUS N-CH 1000V 24ATrans MOSFET N-CH 1kV 28A 3Pin(3+Tab) T-MAX
数据手册 ---
制造商 Microsemi (美高森美) IXYS Semiconductor Microsemi (美高森美)
分类 MOS管MOS管
安装方式 - Through Hole Through Hole
引脚数 3 3 -
封装 T-MAX TO-247-3 TO-247-3
极性 N-CH N-CH -
耗散功率 - 560 W 690W (Tc)
漏源极电压(Vds) 1000 V 1000 V 1000 V
连续漏极电流(Ids) 25A 24A 28.0 A
上升时间 13 ns 35 ns 10 ns
输入电容(Ciss) 7830pF @25V(Vds) 8700pF @25V(Vds) 5185pF @25V(Vds)
下降时间 9 ns 21 ns 9 ns
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) 625000 mW 560W (Tc) 690W (Tc)
额定电压(DC) - - 1.00 kV
额定电流 - - 28.0 A
输入电容 - - 5.18 nF
栅电荷 - - 186 nC
额定功率(Max) - - 690 W
封装 T-MAX TO-247-3 TO-247-3
材质 - Silicon -
工作温度 - -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Not Recommended Obsolete
包装方式 - - Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
