对比图
型号 MMSZ5249BT1 MMSZ5249BT1G MMBZ5249B
描述 稳压二极管 19V 500mW500mW，MMSZ52xxxT1G / SZMMSZ52xxxT1G 系列，ON Semiconductor表面安装外壳，SOD-123 ### Zener Diodes, ON Semiconductor齐纳二极管 350mW，MMBZ52xxB 系列，Fairchild Semiconductor### 齐纳二极管，Fairchild Semiconductor
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) Fairchild (飞兆/仙童)
分类 齐纳二极管齐纳二极管齐纳二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 3

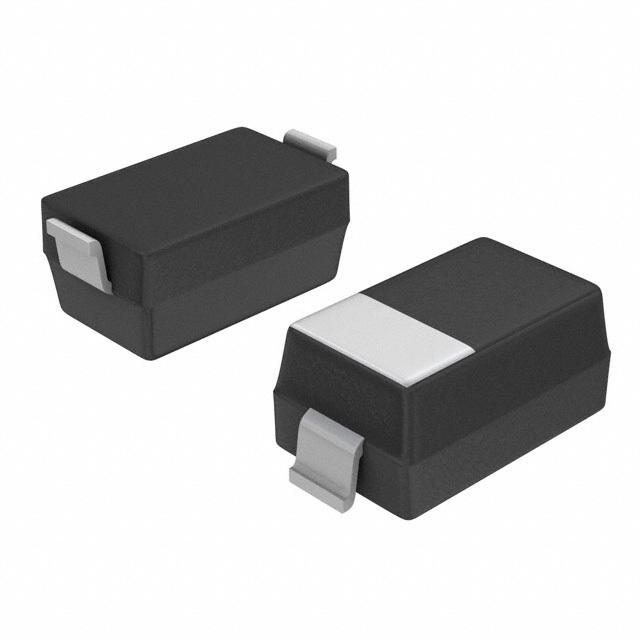

封装 SOD-123-2 SOD-123-2 SOT-23-3
额定电压(DC) 19.0 V 19.0 V 19.0 V
容差 ±5 % ±5 % ±5 %
额定功率 500 mW 500 mW 350 mW
针脚数 - 2 -
正向电压 900mV @10mA 900mV @10mA 900mV @10mA
耗散功率 500 mW 500 mW 250 mW
测试电流 6.6 mA 6.6 mA 6.6 mA
稳压值 19 V 19 V 19 V
正向电压(Max) - 900mV @10mA 900mV @10mA
额定功率(Max) 500 mW 500 mW 350 mW
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) - 500 mW 250 mW
长度 2.69 mm 2.69 mm 2.92 mm
宽度 1.6 mm 1.6 mm 1.3 mm
高度 1.17 mm 1.12 mm 0.93 mm
封装 SOD-123-2 SOD-123-2 SOT-23-3
工作温度 -55℃ ~ 150℃ -55℃ ~ 150℃ -55℃ ~ 150℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - 2015/12/17 -
ECCN代码 - EAR99 EAR99
