对比图
型号 C4532C0G2E223J160KA CGA8L3C0G2E223J160KA C4532C0G2E223K160KA
描述 TDK C 型 1812 系列MLCC C 系列是单片电路结构，可确保极佳的机械强度和可靠性 通过精密技术实现高电容，该技术可使用多个较薄的陶瓷电介质层低 ESL 和极佳的频率特性让电路设计可以接近符合理论值。 由于低 ESR，低自加热且耐高纹波 应用： 一般电子设备 移动通信设备 电源电路 办公自动化设备 电视、LED 显示器 服务器、PC、笔记本电脑、平板电脑 ### 1812 系列### 注根据电介质、电压及电容分类。1812 22nF ±5% 250V C0G1812 22nF ±10% 250V C0G
数据手册 ---
制造商 TDK (东电化) TDK (东电化) TDK (东电化)
分类 陶瓷电容电容电容
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 4832 4832 4832
封装 1812 1812 1812
引脚数 2 - -
额定电压(DC) 250 V 250 V 250 V
电容 22000 pF 0.022 µF 22 nF
容差 ±5 % ±5 % ±10 %
额定电压 250 V 250 V 250 V
电介质特性 C0G/NP0 - -
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ 55 ℃ -

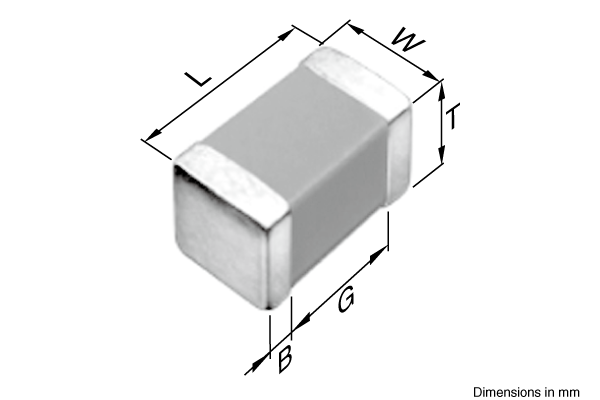

长度 4.5 mm 4.5 mm 4.5 mm
宽度 3.2 mm 3.2 mm 3.2 mm
高度 1.6 mm 1.6 mm 1.6 mm
封装(公制) 4832 4832 4832
封装 1812 1812 1812
材质 C0G/-55℃~+125℃ C0G/-55℃~+125℃ C0G/-55℃~+125℃
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
温度系数 ±30 ppm/℃ - -
产品生命周期 Active Active Production (Not Recommended for New Design)
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
最小包装 1000 1000 1000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
