对比图

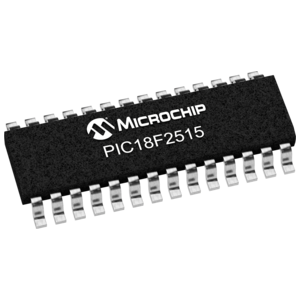

型号 PIC18LF2515-I/SO PIC18LF2510-I/SO PIC18LF2515T-I/SO
描述 PIC18F2x1x/4x1x 8 位微控制器Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。 PIC18F2x1x/4x1x 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 75 指令。 这些 MCU 提供高达 10 个 MIPS、多达 64 kb 的程序存储器、多达 3896 kb 的 RAM。 板载可配置振荡器。### 微控制器功能40 MHz 最大 CPU 速度 75 指令 - 通过扩展指令集支持 83 指令 31 级硬件堆栈 可配置内部振荡器 - 可选频率范围 16 mHz 至 31 kHz 25 个输入/输出引脚 - PIC18F2xxx 型号 36 个输入/输出引脚 - PIC18F4xxx 型号 nanoWatt 技术 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 延长监控计时器 (WDT) 高电压/低电压检测 (HLVD) 模块 低电压编程 (LVP) 在线串行编程 (ICSP) 在线调试 (ICD) ### 外设10 位模拟到数字转换器 (ADC) - PIC18F2xxx 型号 10 通道；PIC18F4xxx 13 通道 一个增强型采集、比较、PWM 模块 - 仅 PIC18F4xxx 型号 采集、比较、PWM 模块 - PIC18F2xxx 型号 x 2、PIC18F4xxx 型号 x 1 两个比较器 一个 8 位计时器 三个 16 位计时器 主同步串行端口 (MSSP) 模块，带有 SPI 和 I2C 增强型可寻址通用同步异步接收器发送器 (EUSART) ### PIC18 微控制器PIC18 系列 1.5 kB RAM 32 kB 闪存 8 位 增强 微控制器 - SOIC-28PIC 40MHz 闪存：24K@x16bit
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 28 28 28
封装 SOIC-28 SOIC-28 SOIC-28
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
时钟频率 40.0MHz (max) 40.0MHz (max) 40.0MHz (max)
RAM大小 3968 B 1.5K x 8 3.8K x 8
位数 8 8 8
FLASH内存容量 48 KB 32 KB -
I/O引脚数 25 25 25
存取时间 40.0 µs 40.0 µs 40.0 µs
内核架构 PIC PIC PIC
内核子架构 - PIC18 PIC18
模数转换数(ADC) 1 1 1
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 1000 mW 1000 mW 1000 mW
电源电压 - 2V ~ 5.5V -
电源电压(Max) - 5.5 V 5.5 V
电源电压(Min) - 2 V 2 V
耗散功率 - - 1000 mW
频率 40 MHz - -
工作电压 2V ~ 5.5V - -
宽度 7.5 mm 7.49 mm -
封装 SOIC-28 SOIC-28 SOIC-28
长度 17.9 mm - -
高度 2.35 mm - -
工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA)
产品生命周期 Unknown Unknown Unknown
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
