对比图

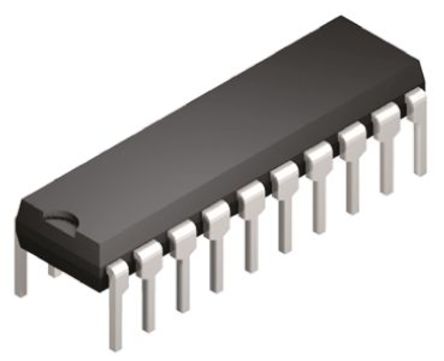

型号 SN74ALS645A-1N SNJ54ALS645AJ SN74ALS645AN
描述 TEXAS INSTRUMENTS SN74ALS645A-1N 收发器, 非反相, 3态, 4.5V至5.5V, DIP-20八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTSTEXAS INSTRUMENTS SN74ALS645AN 收发器, 非反相, 4.5 V至5.5 V, DIP-20
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Through Hole Through Hole Through Hole
引脚数 20 20 20
封装 DIP-20 CDIP DIP-20
电源电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 4.50V ~ 5.50V
输出接口数 8 8 8
输出电流 24 mA - -
电路数 8 - 8
通道数 8 - 8
针脚数 20 - 20
位数 8 - 8
传送延迟时间 10.0 ns - 10.0 ns
电压波节 5.00 V 5.00 V 5.00 V
静态电流 36.0 mA - 36.0 mA
输出电流驱动 -625 µA - -625 µA
输出电流(Max) 24 mA - -
工作温度(Max) 70 ℃ 125 ℃ 70 ℃
工作温度(Min) 0 ℃ -55 ℃ 0 ℃
电源电压 4.5V ~ 5.5V - 4.5V ~ 5.5V
电源电压(Max) 5.5 V - 5.5 V
电源电压(Min) 4.5 V - 4.5 V
长度 24.33 mm - 24.33 mm
宽度 6.35 mm - 6.35 mm
高度 4.57 mm - 4.57 mm
封装 DIP-20 CDIP DIP-20
工作温度 0℃ ~ 70℃ -55℃ ~ 125℃ 0℃ ~ 70℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 EAR99 EAR99 EAR99
