对比图

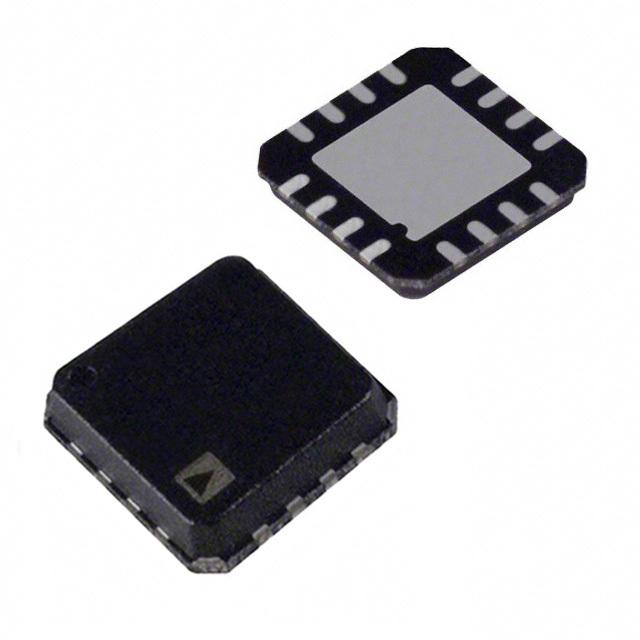

型号 AD8224ACPZ-R7 AD8224ACPZ-WP AD8224ACPZ-RL
描述 ANALOG DEVICES AD8224ACPZ-R7 芯片, 仪器放大器, 1.5MHZ, 74DB, LFCSP-16ANALOG DEVICES AD8224ACPZ-WP 仪器放大器, 2个放大器, 300 µV, 2 V/µs, 1.5 MHz, ± 2.25V 至 ± 18V, LFCSP精密,双通道, JFET输入,轨到轨仪表放大器 Precision, Dual-Channel, JFET Input Rail-to-Rail Instrumentation Amplifier
数据手册 ---
制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)
分类 仪表放大器仪表放大器仪表放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 16 16 16
封装 LFCSP-16 LFCSP-16 LFCSP-16
供电电流 750 µA 750 µA 750 µA
电路数 2 2 2
通道数 2 2 2
针脚数 16 16 -
共模抑制比 74 dB 94 dB 94 dB
带宽 1.5 MHz 1.5 MHz 800 kHz
转换速率 2.00 µV/μs 2.00 V/μs 2.00 V/μs
增益频宽积 - 1.5 MHz -
输入补偿电压 300 µV 300 µV 300 µV
输入偏置电流 25 pA 25 pA 25 pA
工作温度(Max) 85 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
3dB带宽 1.5 MHz 1.5 MHz 1.5 MHz
共模抑制比(Min) 74 dB 74 dB 74 dB
电源电压(Max) 30V ~ 50V 30V ~ 50V 36 V
电源电压(Min) - 2.25 V 4.5 V
长度 - 4.1 mm 3 mm
宽度 - 4.1 mm 3 mm
高度 - 0.95 mm 0.83 mm
封装 LFCSP-16 LFCSP-16 LFCSP-16
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tray Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Contains Lead Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
