对比图

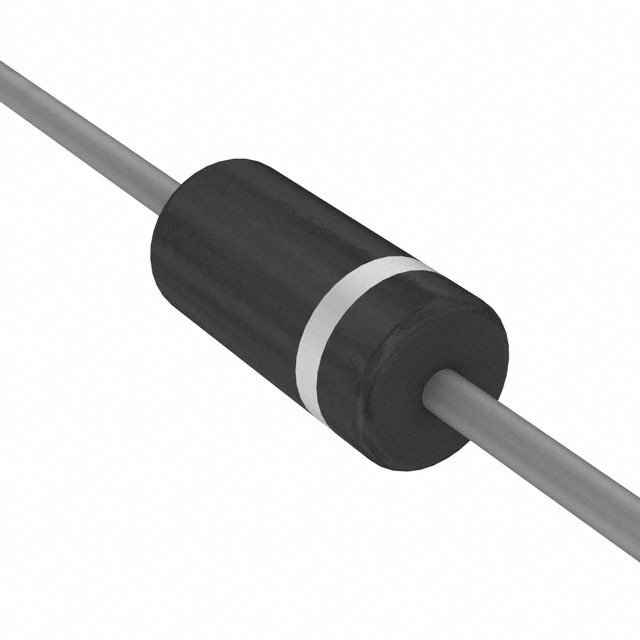

型号 P6KE24CAHE3/54 P6KE24CA-E3/54 P6KE24CA
描述 ESD 抑制器/TVS 二极管 600W 24V 5% Bidir AEC-Q101 Qualified600 W 24 V 双向 通孔 瞬态电压抑制二极管FAIRCHILD SEMICONDUCTOR P6KE24CA TVS二极管, P6KE系列, 双向, 20.5 V, 33.2 V, DO-15, 2 引脚
数据手册 ---
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Fairchild (飞兆/仙童)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 - 2 2
封装 DO-204AC DO-204AC DO-15
额定电压(DC) - - 24.0 V
额定功率 - - 600 W
击穿电压 22.8 V - 24 V
针脚数 - - 2
耗散功率 - 600 W 5 W
钳位电压 33.2 V 33.2 V 33.2 V
测试电流 - - 1 mA
最大反向击穿电压 - 25.2 V 25.2 V
脉冲峰值功率 600 W 600 W 600 W
最小反向击穿电压 22.8 V 22.8 V 22.8 V
击穿电压 - - 22.8 V
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -55 ℃ -55 ℃ -65 ℃
工作电压 20.5 V 20.5 V -
电路数 - 1 -
长度 - 7.6 mm 7.62 mm
宽度 - - 3.56 mm
高度 - - 3.56 mm
直径 - - 3.56 mm
封装 DO-204AC DO-204AC DO-15
工作温度 -55℃ ~ 175℃ -55℃ ~ 175℃ (TJ) -65℃ ~ 175℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - - EAR99
