对比图
型号 RUEF250-2 RUEF300-2 RUEF250

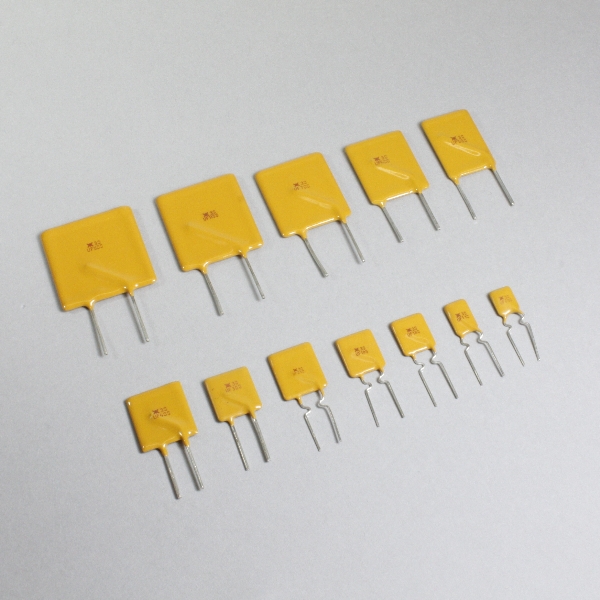

描述 PTC Resettable Fuse 2.5A(hold) 5A(trip) 30V 100A 1.2W 10.3s 0.02Ω Radial 11.4 X 3 X 18.3mm T/RPTC Resettable Fuse 3A(hold) 6A(trip) 30V 2W 10.8s 0.02Ω Radial 11.4 X 3 X 16.5mm T/RPolySwitch™ RUEF & RGEF 系列 印刷电路板线端（可重置熔丝） 印刷电路板线端 可重置熔丝带有的径向引线具备以下特征： 全部通过 UL、CSA 和 TUV 认证 可保护电气和电子电路免受过多电流的损害 可通过电气过载或短路快速从低电阻状态切换到极高电阻状态 在纠正故障状态及关闭电源后可快速自动重置并返回低电阻状态 特征： 可进行数千次自动自身重置 免维护 小型号，无需熔丝座 主要应用： 保安系统 电源和变压器 电源开关器件 汽车和医疗设备 仪器仪表和控制 计算机和外围设备 音频视频和电讯
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) TE Connectivity (泰科)
分类 热敏电阻热敏电阻热敏电阻
安装方式 Through Hole Radial Through Hole
引脚数 2 2 -
封装 Radial, Disc Radial, Disc Radial
额定电压(DC) 30.0 V 30.0 V 30.0 V
工作电压 30.0 V, 30.0 V (max) 30.0 V, 30.0 V (max) 30 V
跳闸时间 10.3 s 10.8 s 10.3 s
额定电流 2.50 A 3.00 A 2.5 A
耗散功率 1.2 W 2 W 1.2 W
产品系列 RUEF RUEF RUEF
电阻 0.07 Ω 0.08 Ω 20.0 mΩ
保持电流 2.5 A 3 A 2.5 A
跳闸电流 5 A 6 A 5 A
额定电流(Max) 100 A 100 A 100 A
保持电流(Max) 2.5 A 3 A 2.5 A
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(Max) 30 V 30 V 30 V
额定电压(AC) - - 30.0 V
额定功率 - - 1.2 W
易燃性等级 - - UL 94 V-0
电阻(DC） - - 0.07 Ω
额定电压 30 VDC - 30 VDC
长度 18.3 mm 16.5 mm 11.4 mm
宽度 3 mm 11.4 mm 3 mm
高度 18.3 mm 16.5 mm 18.3 mm
封装 Radial, Disc Radial, Disc Radial
厚度 3 mm 3.00 mm 3.00 mm
脚长度 - - 7.6 mm
电源线长度 - - 7.6 m
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant Compliant Compliant
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 EAR99 EAR99 EAR99
HTS代码 - 8536100040 -
