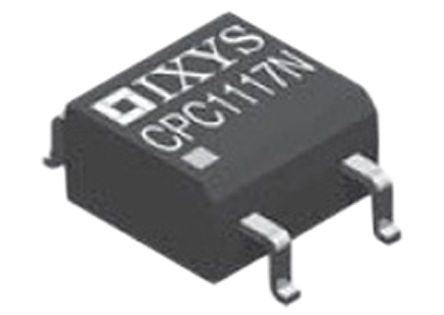

CPC1117N和CPC1117NTR

对比图

型号 CPC1117N CPC1117NTR PC111

描述 1-Form-B 1500 Vrms SOP OptoMOS 继电器，CPC这些单极微型固态继电器具有常闭 (1-Form-B) 触点和 4 引脚 SOP 封装。 通过利用光学耦合 MOSFET 技术，可提供 1500 Vrms 的输入至输出隔离。 输出由高效 MOSFET 开关和光伏晶粒以及著名的 OptoMos 架构构成。 输入为高效的红外 LED，提供光学耦合控制。 通过使用双模制垂直结构封装，能够成为最小的继电器之一。 这有助于提供至少优于其他较大 4 引脚 SOP 封装 20% 的板空间节省。 潜在应用 安全：无源红外线探测器 (PIR)、数据信号传输 和传感器电路 仪器仪表：多路复用器、数据采集、电子切换和输入/输出子系统 仪表（瓦特-小时、水、气） 医疗设备：病人/设备隔离 航空 工业控制 传感器电路 仪器仪表 多路复用器 数据采集特点 1500Vrms 输入/输出隔离 工作仅需 0.5mA LED 电流 小型 4 引脚 SOP 封装 高可靠性 无弧，无减振电路 无 EMI/RFI 生成 抗辐射 EM 磁场 波焊 ### 标准UL 认证组件：文件 E76270 CSA 认证组件：证书 1172007 EN/IEC 60950-1 认证组件：证书 B 13 12 82667 003### Ixys 固态继电器，印刷电路板安装CPC1117N 系列 单刀单掷 150 mA 60 V 单通道 固态继电器 表面贴装 - SOIC-4Solid State Relay, TRANSISTOR OUTPUT SOLID STATE RELAY, 1500 V ISOLATION-MAX, ROHS COMPLIANT, MINIATURE, SOP-4

数据手册 ---

制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor

分类 固态继电器固态继电器

安装方式 Surface Mount Surface Mount -

引脚数 4 4 -

封装 SOP-4 SOP-4 -

电容 10 pF 1 pF -

输出电压 60 V 60 V -

输出电流 150 mA 150 mA -

触点类型 - SPST-NC -

负载电流 150 mA 150 mA -

输入电流 50 mA 50 mA -

隔离电压 1500 v 1500 v -

输入电压(Max) 1.4 V 1.4 V -

输入电压(Min) 0.9 V 0.9 V -

输出电压(Max) 60 V 60 V -

输出电流(Max) 0.15 A 0.15 A -

输入电流(Min) 50 mA 50 mA -

工作温度(Max) 85 ℃ 85 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

耗散功率(Max) - 400 mW -

输入电压 1.2 VDC 1.2 VDC -

长度 4.09 mm 4.089 mm -

宽度 3.8 mm 3.8 mm -

高度 2.12 mm 2.184 mm -

封装 SOP-4 SOP-4 -

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

工作温度 -40℃ ~ 85℃ - -

ECCN代码 EAR99 - -
