对比图

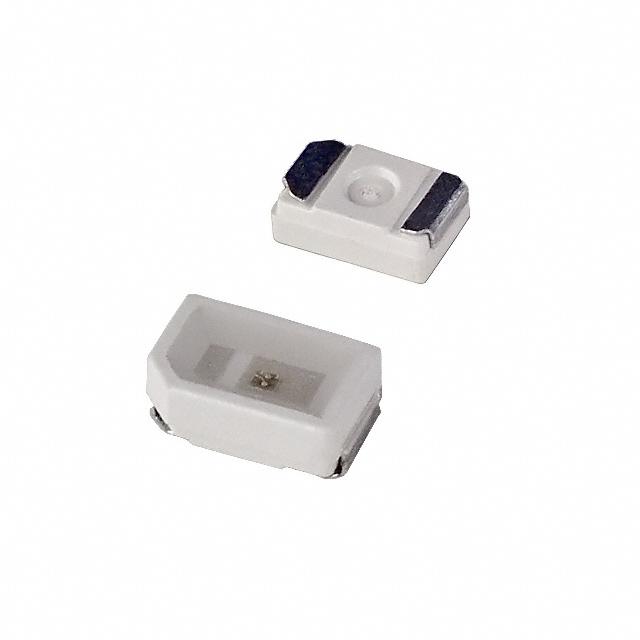

型号 LN1251CALTR LTST-C150EKT HSMD-C150
描述 表面贴装发光二极管 Surface Mount LEDsLite-On 1206 Package Chip LEDsThis family of LEDs, from Lite-On, are in the industry standard 1206 Chip LED package. They are available in a variety of colour options. Dimensions: 3.2 x 1.6 x 1.1 mm Viewing angle: 130° ### 可见光 LED，Lite-OnAvago 3216 (1206) 橙色 LED, 8 mcd 170° 贴装
数据手册 ---
制造商 Panasonic (松下) LiteOn (光宝) AVAGO Technologies (安华高科)
分类 发光二极管(离散)发光二极管发光二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装(公制) 3216 3216 3216
封装 SMD-2 1206 1206
工作电压 - 2V ~ 2.6V -
针脚数 - 2 -
正向电压 1.75 V 2 V 2.6 V
波长 660 nm 621 nm 604 nm
发光强度 9.00 mcd 6.00 mcd 8 mcd
视角 - 130° 170°
透镜样式 Non-Diffused Non-Diffused Diffused
峰值波长 660 nm 630 nm 605 nm
耗散功率 - 100 mW 65 W
测试电流 15 mA 10 mA 20 mA
正向电压(Max) - 2.6 V -
正向电流(Max) - 30 mA 30 mA
工作温度(Max) - 85 ℃ 85 ℃
工作温度(Min) - -55 ℃ -40 ℃
耗散功率(Max) - 100 mW 65 mW
额定电压(DC) - - 2.20 V
正向电流 - - 25 mA
长度 3.20 mm 3.2 mm 3.2 mm
宽度 2.00 mm 1.6 mm 1.6 mm
高度 1.40 mm 1.10 mm 1.1 mm
封装(公制) 3216 3216 3216
封装 SMD-2 1206 1206
颜色 Red Red Orange
工作温度 - -55℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
ECCN代码 - EAR99 -
