对比图
型号 LM2574N-12/NOPB LM2575SX-12 LM2575M-5.0/NOPB

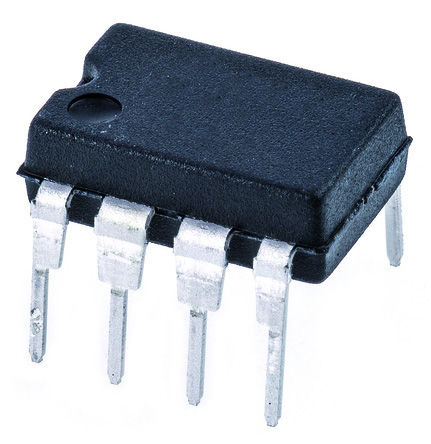

描述 TEXAS INSTRUMENTS LM2574N-12/NOPB. 芯片, 降压稳压器, 12V, 8-DIPLDO)/LM2575SX-12SIMPLE SWITCHER® 降压调节器，LM257x 系列### 直流/直流开关调节器，Texas Instruments用于高达 75V 的宽电压输入设计，以及易用性和灵活性之间的平衡。
数据手册 ---
制造商 TI (德州仪器) National Semiconductor (美国国家半导体) TI (德州仪器)
分类 稳压芯片DC/DC转换器DC/DC转换器
引脚数 8 5 24
封装 DIP-8 TO-263 SOIC-24
安装方式 Through Hole - Surface Mount
输出电压 12 V 12.0 V 5 V
输出电流 500 mA 1.00 A 1 A
静态电流 5.00 mA 5.00 mA 5.00 mA
调节输出数 1 1 1
开关频率 52 kHz 52.0 kHz 52 kHz
拓扑结构 Buck Buck Buck
电源电压(DC) - - 40.0V (max)
输出接口数 1 - 1
输入电压(Max) 40 V - 40 V
输入电压(Min) 4 V - 4 V
输出电压(Min) 12 V - 5 V
输出电流(Max) 500 mA - 1 A
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -40 ℃ - -40 ℃
电源电压 4 V - 4 V
输入电压 4V ~ 40V - 4V ~ 40V
针脚数 8 - -
封装 DIP-8 TO-263 SOIC-24
长度 9.27 mm - 15.4 mm
宽度 6.35 mm - 7.5 mm
高度 3.3 mm - 2.3 mm
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC版本 2015/06/15 - -
工作温度 -40℃ ~ 125℃ - -40℃ ~ 125℃ (TJ)
