对比图

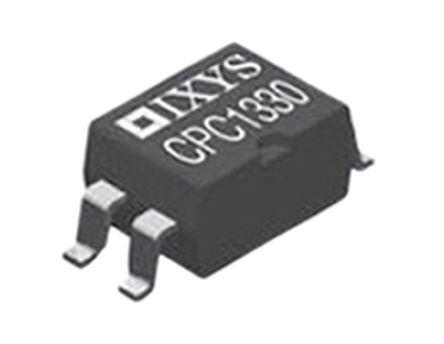

型号 CPC1330G CPC1330GRTR CPC1330GR
描述 CPC1330N 系列 SPST (1 Form A) 120 mA 350 V 固态继电器 - DIP-4固态继电器-PCB安装 350V 120mA Single OptoMOS RelayGGaAlAS 红外 LED 4 引脚 OptoMOS 继电器,CPC这些单极微型固态继电器具有常开 (1-Form-A) 或常闭 (1-Form-B) 触点。 具有额定值为 5000 Vrms 的增强输入输出隔离势垒 这些装置提供各种阻隔电压,使其适用于多种应用。 输出由高效 MOSFET 开关和著名的 OptoMos 架构构成。 输入是一个高效的 GaAlAs 红外 LED,可控制光学耦合输出。 潜在应用 仪器仪表 多路复用器 数据采集 电子切换 输入/输出子系统 仪表(瓦特-小时、水、气) 医疗设备:病人/设备隔离 安防系统 航空 工业控制特点 GaAlAS LED 具有广泛的波长 5000 Vrms 输入/输出隔离 低驱动功率要求 小型 4 引脚 SOP 封装 高可靠性 无弧,无减振电路 无 EMI/RFI 生成 可波焊,可机器插入 ### 标准UL 认证组件:文件 E76270 CSA 认证组件:证书 1172007 EN/IEC 60950-1 认证组件:证书 B 10 05 49410 006### Ixys 固态继电器,印刷电路板安装
数据手册 ---
制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor
分类 固态继电器固态继电器固态继电器
安装方式 Through Hole Surface Mount Surface Mount
引脚数 4 4 4
封装 DIP-4 SMD-4 DIP-4
电容 - 3 pF 25 pF
输出电压 350 V 0V ~ 350V -
负载电流 120 mA 120 mA 120 mA
输入电流 - 50 mA -
耗散功率 550 mW 550 mw 550 mW
输入电压(Max) 1.4 V 1.4 V 1.4 V
输入电压(Min) 0.9 V 0.9 V 0.9 V
输出电流(Max) 0.12 A 0.12 A 0.12 A
输入电流(Min) 50 mA 50 mA 50 mA
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 550 mW 550 mW 550 mW
输入电压 1.2 VDC 1.2 VDC 1.2 VDC
长度 - 6.35 mm 6.35 mm
宽度 - 4.572 mm 4.572 mm
高度 - 3.3 mm 3.3 mm
封装 DIP-4 SMD-4 DIP-4
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
工作温度 - - -40℃ ~ 85℃
ECCN代码 - - EAR99
