对比图

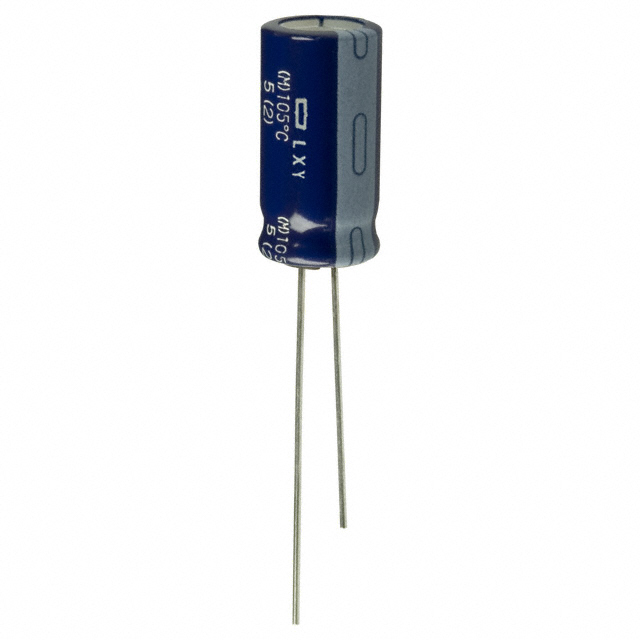

型号 ELXV160ELL681MJ20S ELXY160ELL681MJ20S UPW1C681MPD
描述 Cap Aluminum 680uF 16V ±20% (10 X 20mm) Radial Aluminum Cylindrical Can 5mm 0.062Ω 1060mA 3000hr 105℃ Bulk铝电解电容器 - 径向引线型 680UF 16VPW 系列径向 6.3 到 35V### 径向 105°C
数据手册 ---
制造商 Chemi-Con (贵弥功) Chemi-Con (贵弥功) Nichicon (尼吉康)
分类 电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 5 mm 5 mm 5 mm
电容 680 µF 680 µF 680 µF
容差 ±20 % ±20 % ±20 %
纹波电流 1060 mA 1.04 A 1050 mA
纹波电流(高频) 689mA @120Hz - 787.5mA @120Hz
纹波电流(低频) 1.06A @100kHz - 1.05A @100kHz
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压(DC) - 20.0 V 16.0 V
工作电压 - - 16 VDC
等效串联电阻(ESR) - - 130 mΩ
产品系列 - - UPW
额定电压 - 16 V 16 VDC
高度 20 mm 20 mm 16 mm
直径 10 mm 10.0 mm 10.0 mm
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 5 mm 5 mm 5 mm
长度 - 20 mm 16.0 mm
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
介质材料 - - Aluminum Electrolytic
产品生命周期 Unknown Unknown Active
包装方式 Bulk Bulk Bulk
寿命（小时） 3000 h 5000h @105℃ 5000 h
最小包装 - - 1800
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
HTS代码 8532220020 - -
