AD565ASD和AD565ATD

对比图

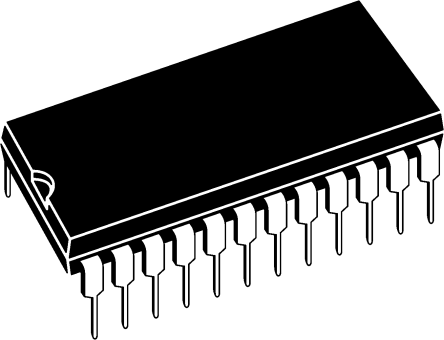

型号 AD565ASD AD565ATD AD565AJD

描述 高速12位单片D / A转换器 High Speed 12-Bit Monolithic D/A Converters高速12位单片D / A转换器 High Speed 12-Bit Monolithic D/A ConvertersANALOG DEVICES  AD565AJD  芯片, 数模转换器, 12位, 4MSPS, DIP-24

数据手册 ---

制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)

分类 DA转换器DA转换器DA转换器

安装方式 Through Hole Through Hole Through Hole

引脚数 24 24 24

封装 CDIP-24 CDIP-24 DIP-24

输出接口数 1 1 1

通道数 1 1 1

位数 12 12 12

耗散功率 345 mW 0.345 W 345 mW

分辨率(Bits) 12.0 12.0 12.0

工作温度(Max) 125 ℃ 125 ℃ 70 ℃

工作温度(Min) -55 ℃ -55 ℃ 0 ℃

耗散功率(Max) 345 mW 345 mW 345 mW

电源电压(Max) 16.5 V 16.5 V 16.5 V

电源电压(Min) 11.4 V 11.4 V 11.4 V

电源电压(DC) - - 15.0V (max)

供电电流 - - -12.0 mA

针脚数 - - 24

采样率 - - 4.00 MHz

数模转换数(DAC) - - 1

长度 - 32.77 mm 32.77 mm

宽度 - 15.49 mm 15.49 mm

高度 3.81 mm 3.81 mm 5.72 mm

封装 CDIP-24 CDIP-24 DIP-24

工作温度 -55℃ ~ 125℃ 0℃ ~ 70℃ 0℃ ~ 70℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 Non-Compliant Non-Compliant Non-Compliant

含铅标准 Lead Free Contains Lead Contains Lead

军工级 Yes Yes Yes

REACH SVHC版本 - - 2015/12/17

ECCN代码 3A001A2C 3A001A2C EAR99
