对比图
型号 LMZ12002EXTTZE LMZ14203EXTTZX/NOPB LMZ14203TZ-ADJ/NOPB

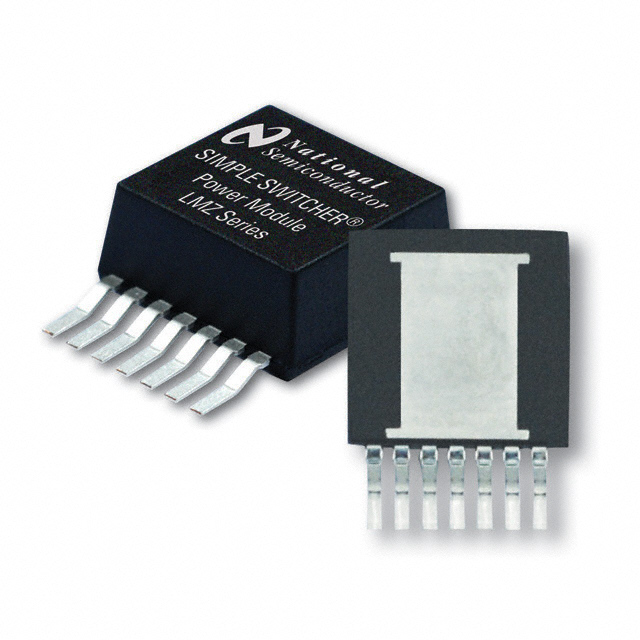

描述 2A SIMPLE SWITCHER®电源模块与20V最大输入电压为军事和坚固耐用的应用 2A SIMPLE SWITCHER® Power Module with 20V Maximum Input Voltage for Military and Rugged Applications具有 42V 最大输入电压的 3A SIMPLE SWITCHER 电源模块，用于军事和坚固耐用的应用 7-TO-PMOD -55 to 125TEXAS INSTRUMENTS LMZ14203TZ-ADJ/NOPB 芯片, 功率模块, 3A, TO-PMOD-7
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 7 7
封装 TO-PMOD-7 TO-PMOD-7 TO-PMOD-7
电源电压(DC) - - 6.00V (min)
额定功率 - - 18 W
输出接口数 1 1 1
输入电压(DC) - - 24.0 V
输出电压 - 0.8V ~ 6V 0.8V ~ 6V
输出电流 - 3 A 3 A
针脚数 - - 7
调节输出数 - 1 1
开关频率 - 1 MHz 1 MHz
拓扑结构 - Buck Buck
输入电压(Max) 20 V 42 V 42 V
输入电压(Min) 4.5 V 6 V 6 V
输出电压(Max) - - 6 V
输出电压(Min) - - 800 mV
输出电流(Max) 2 A 3 A 3 A
额定功率(Max) 12 W 18 W 18 W
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -40 ℃
输入电压 - 6V ~ 42V 6V ~ 42V
输出功率 - 18 W -
长度 - - 10.16 mm
宽度 - - 9.85 mm
高度 - 4.57 mm 4.57 mm
封装 TO-PMOD-7 TO-PMOD-7 TO-PMOD-7
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
军工级 Yes Yes Yes
REACH SVHC版本 - - 2015/06/15
