对比图
型号 FH52-28S-0.5SH FH52-28S-0.5SH(99)

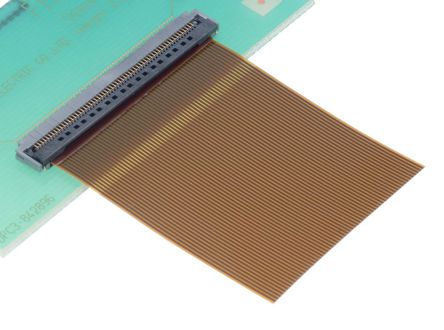

描述 Hirose 0.5mm FH52 系列 SMT FPC/FFC 连接器FH52 系列 0.5mm 节距 2mm 板上方 SMT FPC/FFC 连接器具有坚固的结构和可靠的连接性，可接受 FPC/FFC，厚度为 0.3mm。 这些 FH52 系列 PC/FFC 连接器具有 FPC 定位机制，包括模制侧插片，可增加 FPC 的水平保持力，带侧面收集器。 FH52 FPC/FFC 连接器的坚固翻转锁定执行器具有强化金属配件，且可在关闭过程中发出咬合咔哒声，从而提供连接器和 FPC/FFC 之间的牢固连接。 这些 FH52 FPC/FFC 连接器的外壳完全模制且可保护连接器底部侧面的触点，通过消除印刷电路板图案问题来提高设计灵活性。 FH52 系列和 FH12 系列（水平连接类型）FPC/FFC 连接器共享相同的连接盘图形，且无需修改即可安装。### 0.5mm FPC/FFC - Hirose锁扣设计允许并排放置 2 个或多个连接器 防止锡点桥接FFC & FPC连接器 28P 0.5MM PITCH R/A SMT, AU
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 连接器连接器
安装方式 Surface Mount Surface Mount
引脚数 28 -
触点数 28 -
额定电流 0.5 A 0.5 A
排数 1 -
针脚数 28 28
拔插次数 20 20
额定电流(Max) 0.5 A -
工作温度(Max) 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃
额定电压 50 VAC -
接触电阻(Max) 50 mΩ -
外壳颜色 Gray Gray
触点材质 Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 85℃ -40℃ ~ 105℃
产品生命周期 Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
