对比图

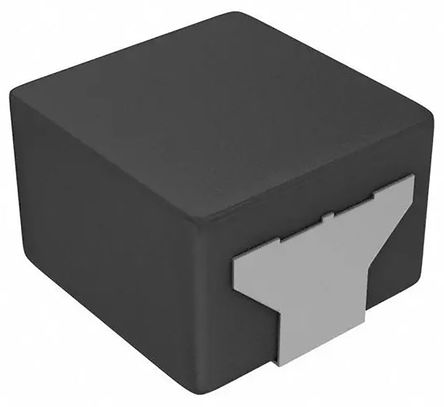

型号 ETQP4M4R7KVC IHLP4040DZER4R7M11 SRP1038A-4R7M
描述 ETQP4M 系列薄型扼流线圈Panasonic ETQP4M 扼流线圈是薄型、紧凑型解决方案。 ETQP4M 扼流线圈由金属合成芯技术制成，高度可靠，高温耐受性高达 +155°C。 铁合金磁性材料的使用可确保高偏置电流，同时绕组的低 RDC 和线芯的低涡流损失能够实现高效率。 这些扼流线圈具有低音频（蜂鸣）噪声。 这些扼流线圈设计用于汽车应用和恶劣条件，具有高抗振性。### 特点表面安装设计 薄型 在宽温度范围内的电感稳定性极佳 高效 出色的耐热性 高偏置电流 ### 产品应用信息ETQP4M 系列具有 AEC-Q200 资格，适用于汽车应用。 建议将这些扼流线圈作为噪声过滤器，用于需要峰值电流处理能力和高温操作的驱动电路中。 其他合适的应用包括直流/直流降压转换器和升压转换器。 ### 标准AEC-Q200IHLP4040DZ-11 系列磁性屏蔽线绕扼流圈Vishay IHLP-4040DZ-11 系列高电流薄型屏蔽电感器。 IHLP-4040DZ-11 系列处理不含饱和度的高瞬时电流峰值，并因其复合结构而具有超低蜂鸣噪声。频率范围高达 1.0 MHz 在该封装尺寸中的最低直流电阻 /μH应用包括：PDA/笔记本电脑/台式电脑/服务器设备；高电流 POL 转换器；薄型、高电流电源；电池供电设备；分布式供电系统中的直流/直流转换器；用于现场可编程门阵列 (FPGA) 的直流/直流转换器### Vishay 非标准表面安装电感器（扼流圈）BOURNS SRP1038A-4R7M 表面贴装功率电感器, AEC-Q200 SRP1038A系列, 4.7 µH, ± 20%, 屏蔽, 0.0155 ohm, 10 A
数据手册 ---
制造商 Panasonic (松下) VISHAY (威世) Bourns J.W. Miller (伯恩斯)
分类 贴片电感贴片电感贴片电感
引脚数 2 2 2
封装 10.7mm x 10mm x 4mm SMD 11mm x 10mm x 3.8mm
安装方式 - Surface Mount Surface Mount
容差 ±20 % ±20 % ±20 %
电感 4.7 µH 4.7 µH 4.7 µH
产品系列 ETQP4M IHLP -
电感公差 ±20 % ±20 % ±20 %
测试频率 0.1 MHz 100 kHz 100 kHz
电阻(DC） 0.01298 Ω 0.0142 Ω ≤15.5 mΩ
工作温度(Max) 155 ℃ 125 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -40 ℃
电阻(DC Max) 0.01298 Ω 0.0142 Ω 0.0155 Ω
额定电流 - 9.5 A 10 A
自谐频率 - 1.00 MHz 16 MHz
电阻 - 12.9 mΩ -
共振频率 - 1.00 MHz -
屏蔽 - Yes -
Q值 - - 20
长度 10.7 mm 10.92 mm 11 mm
高度 4 mm 4 mm 3.8 mm
封装 10.7mm x 10mm x 4mm SMD 11mm x 10mm x 3.8mm
宽度 - 10.3 mm 10 mm
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
最小包装 1000 - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free 无铅
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - - 2016/06/20
工作温度 - -55℃ ~ 125℃ -40℃ ~ 150℃
香港进出口证 - - NLR
