对比图
型号 AP1086D18G-13 AP1086D18L-U AP1086D18L-13
描述 LDO Regulator Pos 1.8V 1.5A 3Pin(2+Tab) TO-252 T/RIC REG LDO 1.8V 1.5A TO252-3DIODES INC. AP1086D18L-13 稳压器, 固定LDO, 4.7V至12V输入, 1.8V/1.5A输出, TO-252-3
数据手册 ---
制造商 Diodes (美台) Diodes (美台) Diodes (美台)
分类 稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount

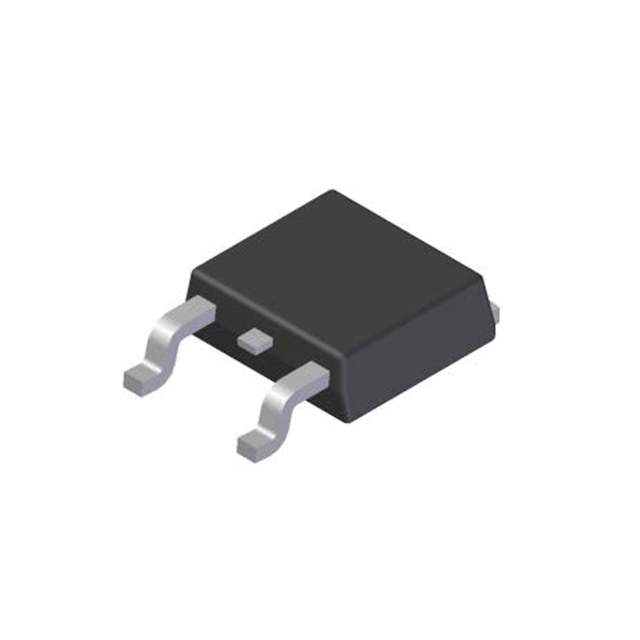

封装 TO-252-3 TO-252-3 TO-252-3
引脚数 3 - 3
输入电压(DC) - 12.0V (max) 12.0V (max)
输出电压 1.8 V 1.8 V 1.8 V
输出电流 1.5 A 1.5 A 1.5 A
跌落电压 1.3V @1.5A 1.3V @1.5A 1.3V @1.5A
输入电压 4.7V ~ 12V 4.7V ~ 12V 4.7V ~ 12V
输出接口数 1 - 1
耗散功率 15 W - 15 W
输入电压(Max) 12 V - 12 V
输入电压(Min) 4.7 V - 4.7 V
输出电流(Max) 1.5 A - 1.5 A
工作温度(Max) 150 ℃ - 125 ℃
工作温度(Min) 0 ℃ - 0 ℃
耗散功率(Max) 15000 mW - 15000 mW
针脚数 - - 3
封装 TO-252-3 TO-252-3 TO-252-3
高度 2.29 mm - -
工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ 0℃ ~ 125℃
产品生命周期 Obsolete Obsolete Active
包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/12/17
