对比图

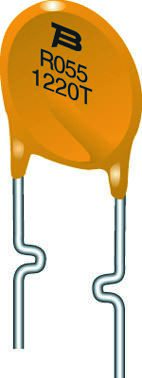

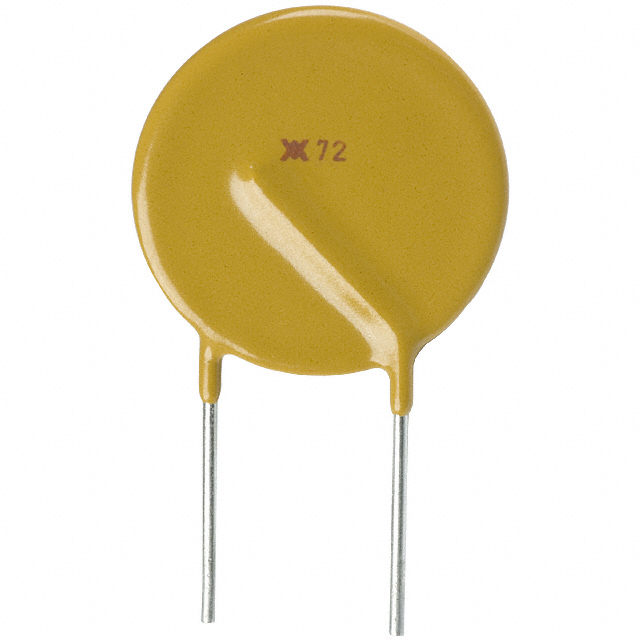

描述 PolySwitch™ RXE 系列TE PolySwitch™ RXE 代表低保持电流系列（低至 50mA）和高额定电压（高达 72V）设备。 通常用于打印机、卫星视频接收器、工业控制、变压器、计算机主板、调制解调器、USB 集线器、端口和外围设备、游戏机、手机、传真机、模拟和数字线路卡应用。电流额定值为 50mA 至 15A 额定电压从 6V（计算机和电子应用）到 99V 快速动作 低阻抗 符合 RoHs 无卤 ### 印刷电路板线端（可重置熔丝）### 印刷电路板线端可重置熔丝带有的径向引线具备以下特征： 全部通过 UL、CSA 和 TUV 认证 可保护电气和电子电路免受过多电流的损害 可通过电气过载或短路快速从低电阻状态切换到极高电阻状态 在纠正故障状态及关闭电源后可快速自动重置并返回低电阻状态 ### 特征：可进行数千次自动自身重置 免维护 小型号，无需熔丝座 ### 主要应用：保安系统 电源和变压器 电源开关器件 汽车和医疗设备 仪器仪表和控制 计算机和外围设备 音频视频和电讯PTC Resettable Fuse 2.5A(hold) 5A(trip) 72V 40A 2.5(Nom)W 15.6s 0.05Ω Radial 20.8 X 3mm T/RBOURNS MF-RX250 自复式保险丝, PTC, 72V, 2.5A, 径向引线
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) Bourns J.W. Miller (伯恩斯)
分类 热敏电阻热敏电阻热熔断路器/开关/保险丝
安装方式 Through Hole Radial Through Hole
引脚数 2 2 2
封装 Radial, Disc Radial, Disc Radial, Disc
额定电压(DC) 72.0 V 72.0 V 60.0 V
工作电压 72 V 72.0 V, 72.0 V (max) 60.0 V, 60.0 V (max)
跳闸时间 15.6 s 15.6 s 15.6 s
额定电流 2.5 A 40.0 A 40 A
耗散功率 2.5 W 2.5 W 2.5 W
电阻 0.13 Ω 0.13 Ω 0.08 Ω
保持电流 2.5 A 2.5 A 2.5 A
跳闸电流 5 A 5 A 5 A
额定电流(Max) 40 A 40 A 40 A
保持电流(Max) 2.5 A 2.5 A 2.5 A
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) - - 2.5 W
额定电压(Max) 72 V 72 V 60 V
额定电压 72 VDC - 60 V
产品系列 RXEF RXEF -
额定电压(AC) 72.0 V - -
额定功率 2.5 W - -
电阻(DC） 0.13 Ω - -
长度 25.4 mm 25.4 mm 26.4 mm
宽度 3 mm 3 mm 3.1 mm
高度 25.4 mm 25.4 mm 26.4 mm
直径 20.8 mm 20.8 mm 21.3 mm
封装 Radial, Disc Radial, Disc Radial, Disc
厚度 3.00 mm 3.00 mm 3.1 mm
电源线长度 7.6 m - 7.6 m
工作温度 -40℃ ~ 85℃ - -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Bulk Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
ELV标准 Compliant Compliant -
军工级 Yes - -
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 - EAR99
HTS代码 - - 8536100040
